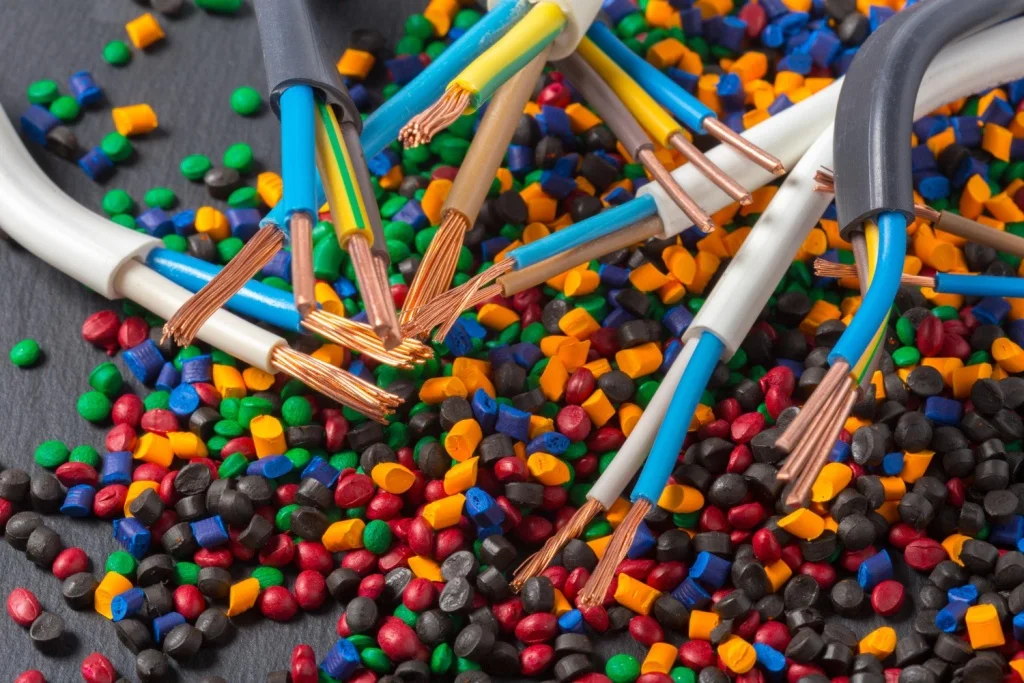

Маркировка провода для домашних электросетей
Занимаясь ремонтом квартиры или домашней электротехники, необходимо иметь представление о цветовой маркировке, знать о том, где нейтраль, заземление и т.д.
Занимаясь ремонтом квартиры или домашней электротехники, необходимо иметь представление о цветовой маркировке, знать о том, где нейтраль, заземление и т.д. От этого зависит не только бесперебойность работы электрической сети в квартире или доме, но и безопасность электромонтера и жильцов.
Маркировка провода является строгим общемировым стандартом, который существенно упрощает и ускоряет монтаж, а также делает процесс более безопасным.
Зачем нужна цветовая маркировка провода?
Маркировка провода для домашних электросетей позволяет определить, к какой функциональной группе он принадлежит, уточнить групповое назначение. Использование такого подхода позволило минимизировать случаи ошибочного подключения, что в свою очередь становилось причиной коротких замыканий или даже возгорания.
Также значительно ускоряется монтаж, ведь например если знать, какой цвет соответствует фазе, удастся легко отыскать аналогичный в месте подключения и осуществить соединение. Как правило, проводники имеют однородную расцветку. Одновременно с этим допускается выделение только окончаний конкретных соединений, являющихся точками коммутации.
По умолчанию энергосистема является трехфазной, так как напряжение между любой парой фаз будет равным 380 В. Для снижения до стандартных 220 В предусматривается нулевой провод. Фазное напряжение между проводом и нейтральной токоведущей проволокой под 380 В будет соответствовать разности потенциалов - 220 В.
Маркирование в электросетях трёхфазного и постоянного тока
В трёхфазных системах электрического снабжения у входящих проводников и высоковольтных шин бывает желтая, зеленая и красная маркировка проводов:
У энергосетей постоянного тока есть только две шины: минус-отрицательная (синяя) плюс-положительная (красная). Средний М-провод имеет голубую, либо синюю расцветку. Токопроводящие и нейтральные проводящие части в таких сетях не предусматриваются. Если двухпроводная сеть формируется из ответвления от трехпроводной системы, тогда их расцветка будет одинаковой.
Цветовая маркировка в бытовых электрических сетях
До того как разноцветная окраска стала стандартом, изоляция имела другую расцветку (черный, белый), что сильно усложняло выполнение монтажных работ, в особенности при повторном подключении уже существующих цепей.
Маркировка провода для домашних электросетей разработана таким образом, чтобы изоляцию жил, которые проводят ток, нельзя было спутать с покрытием нулевых проводников.
Согласно критериям ГОСТ у любого проводника в установках и электроприборах, рассчитанных на сети до 1 кВ должна быть строго определенная расцветка:
- голубой или синий для нейтрали или ноля. На распределительном щитке ноль закрепляется на специальной шине посредством клеммы или болта под гайку, который приваривается к корпусу щитка;
- желто-зеленый с поперечно или продольно нанесенными полосами на изоляции защитной нулевой жилы, заземления;
- желто-зеленый для совмещенного нуль-провода с добавлением отметок синего цвета на окончаниях;
- для фазных жил чаще всего используют красный, белый, коричневый или черный цвет изоляции. Фаза на электрощите всегда приходит на плавкий предохранитель или автомат.
Рабочая жила монофазной электрической сети, которая создана из ответвления от трехфазной цепи, должна в обязательном порядке маркироваться аналогично исходной жиле-проводника сети.
Поиск фазы и ноля
Для ручной идентификации фазы, ноля или заземления используются такие надежные методики:
- использование ручного индикатора или пробник-отвертку.
Сначала отключается электропитание, зачищаются обесточенные проводники со снятым изоляционным слоем (1-2 см), осуществляется разводка, после чего ток вновь подаётся в электрическую цепь. Затем пробником каждая жила проверяется нажатием на металлическую часть у основания рукоятки приспособления, вследствие чего должен загореться световой индикатор.
- если электропроводка в квартире является трехпроводной, то есть дополнительно нужно будет определить и заземление, тогда используется мультиметр, настроенный на режим 220 В.
Одним из щупов нужно прикоснуться к фазовому проводнику, а другим – к первому из оставшихся, запомнив указанное устройством значение. Затем аналогично проверяются другие элементы проводки. При единовременном касании к жилам фазы и ноля будут выданы стандартные 220 В, следовательно, значение фазы и земли будут ниже.
