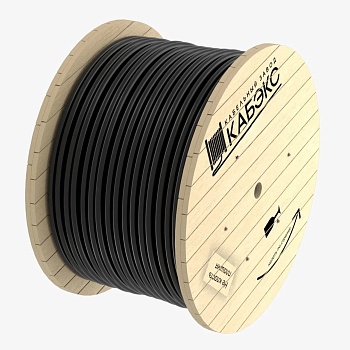

| Марка | ВВГнг(A)-FRLSLTx |
| Производитель | Ивановский кабельный завод |
Расшифровка маркировки ВВГнг(А)-FRLS
| Обозначение | Значение |
|---|---|
| В | Изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката. |
| В | Наружная оболочка кабеля выполнена из ПВХ-пластиката. |
| Г | Кабель не имеет брони, поэтому при риске механических повреждений требуется дополнительная защита трассы. |
| нг(А) | Кабель не распространяет горение при групповой прокладке по категории А. |
| FR | Fire Resistant — огнестойкое исполнение, рассчитанное на сохранение работоспособности линии при воздействии открытого пламени. |
| LS | Low Smoke — пониженное дымо- и газовыделение при горении и тлении оболочки. |
Варианты кабеля ВВГнг(А)-FRLS
- ВВГнг(А)-FRLS 2 жилы — применяется в однофазных и специальных цепях, где по проекту не требуется отдельный защитный проводник в составе кабеля.
- ВВГнг(А)-FRLS 3 жилы — используется для однофазных линий с фазным, нулевым и защитным проводником.
- ВВГнг(А)-FRLS 4 жилы — подходит для отдельных трехфазных схем подключения, если такая конфигурация предусмотрена проектной документацией.
- ВВГнг(А)-FRLS 5 жил — применяется в трехфазных сетях с отдельными проводниками N и PE для питания ответственного оборудования.
- ВВГнг(А)-FRLS 0,66 кВ — используется в низковольтных линиях соответствующего класса напряжения.
- ВВГнг(А)-FRLS 1 кВ — выбирается для питающих и распределительных линий, где требуется кабель с номинальным напряжением до 1 кВ.
- ВВГнг(А)-FRLS малых сечений — применяется для цепей управления, аварийного освещения, оповещения и маломощных систем безопасности.
- ВВГнг(А)-FRLS крупных сечений — используется для питания насосов, щитов, вентиляционного оборудования, систем дымоудаления и других силовых потребителей.
Критерии выбора ВВГнг(А)-FRLS
- Требуемая огнестойкость линии. Кабель выбирают по проекту, пожарным требованиям объекта и нормируемому времени сохранения работоспособности цепи. Время огнестойкости нужно проверять по сертификату, технической документации и конкретному исполнению производителя.
- Назначение подключаемой системы. Для аварийного освещения, систем дымоудаления, пожарных насосов, оповещения, автоматики и диспетчеризации применяются разные сечения, схемы подключения и требования к резервированию. Кабель должен соответствовать не только нагрузке, но и роли линии в системе безопасности здания.
- Сечение токопроводящих жил. Сечение подбирают по расчетному току, мощности оборудования, длине трассы, способу прокладки и допустимому падению напряжения. Для маломощных цепей могут применяться небольшие сечения, для силовых линий насосов, вентиляторов и щитов — увеличенные сечения по расчету.
- Количество жил. Для однофазных линий обычно применяют 3-жильный кабель, для трехфазных сетей — 5-жильный. Четырехжильные и двухжильные исполнения используют только при соответствии проектной схеме и требованиям электробезопасности.
- Способ прокладки. ВВГнг(А)-FRLS применяют для стационарной прокладки в зданиях, кабельных лотках, коробах, трубах, шахтах, электрощитовых и технических помещениях. Поскольку кабель не бронированный, на участках с риском повреждения нужна механическая защита.
- Совместимость с кабельной трассой. Огнестойкость линии зависит не только от кабеля, но и от способа крепления, лотков, коробов, проходок, соединительных элементов и условий монтажа. Для ответственных систем кабельную линию рассматривают как единый огнестойкий комплекс.
- Отличие от LS и обычного нг-исполнения. Индекс LS указывает на пониженное дымовыделение, нг(А) — на нераспространение горения при групповой прокладке, а FR — на огнестойкость. Если в проекте указан FRLS, заменять его на ВВГнг(А)-LS без согласования нельзя.
FAQ
Что означает ВВГнг(А)-FRLS?
ВВГнг(А)-FRLS — это медный силовой кабель с ПВХ-изоляцией и оболочкой, без брони, не распространяющий горение при групповой прокладке по категории А. Индексы FR и LS означают огнестойкость и пониженное дымо- и газовыделение.
Где применяют кабель ВВГнг(А)-FRLS?
Кабель ВВГнг(А)-FRLS применяют в линиях, которые должны работать при пожаре: аварийное освещение, дымоудаление, пожарные насосы, системы оповещения, автоматика, диспетчеризация и питание ответственного оборудования.
Чем ВВГнг(А)-FRLS отличается от ВВГнг(А)-LS?
ВВГнг(А)-LS снижает распространение горения и дымовыделение, но не является огнестойким кабелем. ВВГнг(А)-FRLS дополнительно сохраняет работоспособность электрической цепи при воздействии огня в течение времени, указанного в документации.
Можно ли заменить ВВГнг(А)-FRLS на обычный ВВГнг-LS?
Если в проекте указан ВВГнг(А)-FRLS, заменять его на ВВГнг-LS нельзя без согласования с проектировщиком или ответственным специалистом. Обычный LS-кабель не обеспечивает требуемую огнестойкость линии.
Как выбрать сечение ВВГнг(А)-FRLS?
Сечение выбирают по току нагрузки, мощности оборудования, длине трассы, способу прокладки, падению напряжения и требованиям проекта. Для систем пожарной безопасности дополнительно проверяют сохранение работоспособности всей кабельной линии.
Можно ли прокладывать ВВГнг(А)-FRLS в земле?
ВВГнг(А)-FRLS не имеет брони, поэтому для прямой прокладки в земле его обычно не используют. Для подземных участков выбирают бронированный огнестойкий кабель или предусматривают защитную трубу, если это допускается проектом.
