Управление освещением с двух, трёх и более мест: Гибкость и Практичность в Вашем Доме
Любой ремонт или обновление в доме непременно сопровождается установкой новых светильников и решением вопроса их управления. Зачастую подключение одного выключателя не вызывает особых сложностей, но что делать, если необходимо включать или выключать освещение из разных мест? В этой статье мы рассмотрим различные схемы подключения и управления освещением с помощью двух, трех и более выключателей, чтобы сделать ваше пространство более удобным и функциональным.
Любой ремонт или обновление в доме непременно сопровождается установкой новых светильников и решением вопроса их управления. Зачастую подключение одного выключателя не вызывает особых сложностей, но что делать, если необходимо включать или выключать освещение из разных мест? В этой статье мы рассмотрим различные схемы подключения и управления освещением с помощью двух, трех и более выключателей, чтобы сделать ваше пространство более удобным и функциональным.
Управление светом из двух мест
Одним из наиболее распространенных вариантов организации многоточечного управления освещением является использование проходных выключателей. Эти устройства имеют 3 контакта и 4 вывода, позволяя подключать провода от нескольких мест. Принцип их работы заключается в перемещении подвижного контакта, который замыкает одну из двух линий в зависимости от положения переключателя.

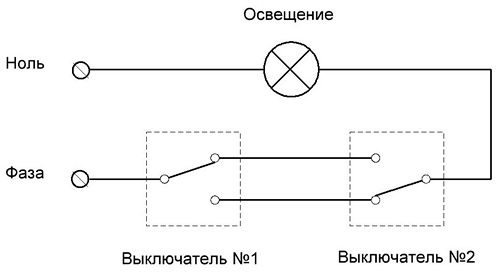

Схема подключения проходных выключателей достаточно проста:
- Нулевой провод напрямую подводится к светильнику, завершая электрическую цепь.
- К первому выключателю подводится трехжильный кабель - один провод соединяется с фазой, а два других направляются к выходным контактам первого и второго выключателей.
- Фаза от центрального подвижного контакта второго выключателя подключается непосредственно к светильнику.
Такая схема позволяет независимо управлять освещением с любого из двух мест - включение или выключение света осуществляется путем изменения положения переключателей.
Преимущества проходных выключателей
- Возможность управления освещением из разных мест
- Независимость работы выключателей друг от друга
- Простота монтажа и подключения
- Широкий выбор моделей с различным количеством клавиш
Использование проходных выключателей является удобным и практичным решением для организации двухточечного управления освещением в доме или офисе.
Управление светом из трех мест
Когда необходимо обеспечить управление освещением из трех и более точек, схема становится более сложной, но по-прежнему остается логичной и эффективной. В этом случае применяются перекрестные выключатели, каждый из которых имеет четыре контакта для подключения проводов.
Принцип работы такой схемы заключается в следующем:
- Каждый из трех выключателей (A, B и C) подключен к цепи освещения и может включать или выключать свет независимо от положения других.
- Перекрестные выключатели (C) служат для переключения между парами проводов, обеспечивая избирательное подключение нужной линии питания к светильнику.
Таким образом, нажатие на любой из трех выключателей (A, B или C) будет приводить к включению или выключению освещения, а перекрестные выключатели позволяют управлять светом с разных мест.
Преимущества перекрестных выключателей
- Возможность управления освещением из трех и более точек
- Независимость работы выключателей друг от друга
- Гибкость в организации схемы подключения
- Простота монтажа и подключения
Использование перекрестных выключателей позволяет создать удобную и функциональную систему управления освещением в вашем доме или офисе.
Управление светом из четырех и пяти мест
Схемы управления освещением могут быть усложнены для обеспечения контроля из четырех, пяти и более точек. В этом случае к уже рассмотренной схеме с тремя выключателями добавляется дополнительный перекрестный выключатель (D), который переключает между собой пары проводов, позволяя управлять светом из четвертой точки.
Аналогично, для пятиточечного управления в схему вводится еще один перекрестный выключатель (E), расширяя возможности по включению и выключению освещения.
Принцип работы таких расширенных схем остается тем же - каждый выключатель может независимо воздействовать на состояние света, а перекрестные переключатели обеспечивают избирательное подключение линий питания к светильнику.
Преимущества многоточечного управления
- Возможность управления освещением из четырех, пяти и более мест
- Гибкость и удобство в организации освещения в больших помещениях
- Независимость работы выключателей друг от друга
- Сохранение простоты монтажа и подключения
Использование многоточечных схем управления освещением позволяет создавать по-настоящему удобные и функциональные системы, адаптированные под потребности конкретного пространства.
Выбор проводов и кабелей для многоточечного управления
При организации многоточечного управления освещением важно правильно подобрать провода и кабели для монтажа. Наиболее подходящими вариантами могут быть:
- ВВГнг-LS 3х1.5 - универсальный кабель для подключения осветительных приборов с небольшим и средним потреблением энергии.
- ПВС 3х0.75...3х1.5 - гибкие провода, удобные для использования в ограниченном пространстве.
- ШВВП 3х0.75...3х1.5 - кабели с повышенной стойкостью к внешним воздействиям, подходящие для условий повышенной влажности или агрессивной среды.
- NYM 3х1.5 - альтернативный вариант кабеля с аналогичными характеристиками, соответствующий другим стандартам.
Выбор конкретного типа проводов или кабелей зависит от требований к монтажу, условий эксплуатации, необходимости в гибкости и других особенностей. Использование отдельных жил разного цвета может значительно упростить процесс подключения и сократить вероятность ошибок.
Преимущества и недостатки многоточечного управления освещением
Организация управления освещением из двух, трех и более мест имеет ряд очевидных преимуществ:
- Гибкость и удобство - возможность включать и выключать свет из разных точек помещения.
- Независимость работы - изменение положения одного выключателя не влияет на состояние других.
- Простота монтажа - схемы подключения проходных и перекрестных выключателей относительно несложны.
Вместе с тем, такие схемы могут иметь и определенные недостатки:
- Сложность монтажа - использование большого количества проводов может усложнить процесс прокладки и подключения.
- Высокая стоимость - применение дополнительных выключателей и кабельной продукции увеличивает затраты на реализацию.
- Ограничения в обслуживании - сложность схем может затруднить последующее обслуживание и модификацию системы.
В некоторых случаях альтернативным решением может быть использование нескольких светильников вдоль маршрута, что позволит обеспечить необходимую освещенность без применения многоточечного управления.
Выбор оптимального решения
При принятии решения о способе организации управления освещением следует тщательно проанализировать все аспекты:
- Требуемая функциональность и удобство использования
- Особенности планировки помещения и расположение светильников
- Доступный бюджет на реализацию проекта
- Сложность монтажа и последующего обслуживания
Взвесив все за и против, можно выбрать оптимальное решение - будь то проходные/перекрестные выключатели или альтернативный вариант с несколькими светильниками. Важно найти баланс между практичностью, экономической эффективностью и простотой реализации.
Управление освещением с помощью двух, трех и более выключателей открывает широкие возможности для создания по-настоящему удобных и функциональных систем в вашем доме или офисе. Использование проходных и перекрестных схем подключения позволяет гибко организовать управление светом, обеспечивая независимость работы выключателей и простоту монтажа.
Выбирая оптимальное решение, важно учитывать не только технические аспекты, но и практические соображения, такие как бюджет, сложность реализации и последующего обслуживания. Грамотный подход к организации многоточечного управления освещением поможет создать по-настоящему комфортную и эффективную систему, адаптированную под ваши потребности.
