Автоматический выключатель обозначения режимов

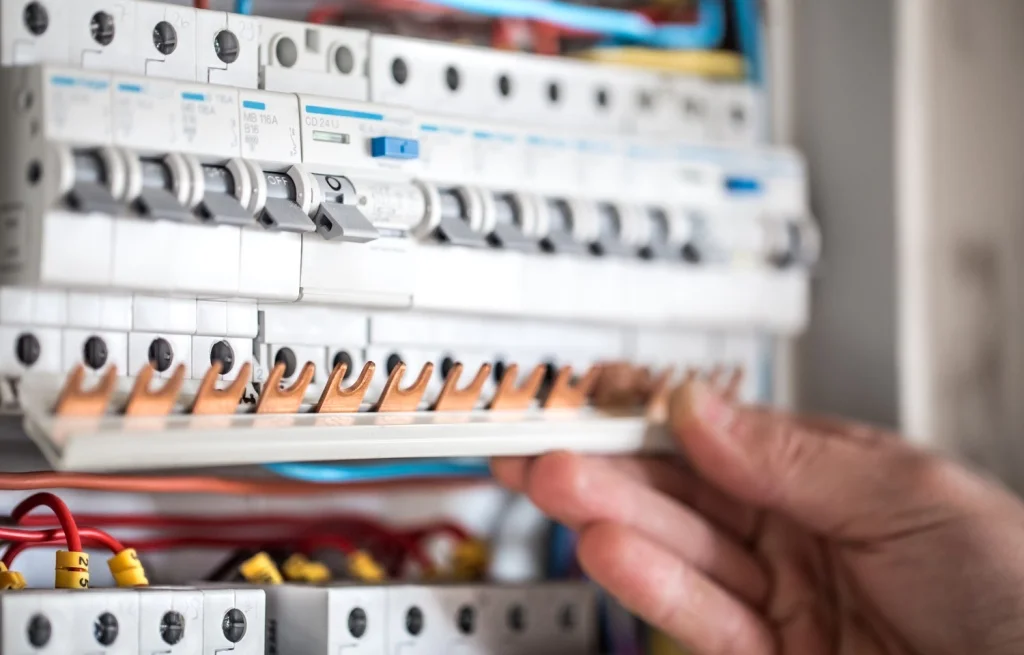

Автоматический выключатель — это аппарат, который используется для защиты приборов от перегрузки и КЗ. При работе электроустановок, иногда может происходить перегрев кабеля с оплавлением и возгоранием изоляции, могут выйти из строя подключенные электроприборы.
Автоматический выключатель – аппарат, который используется для защиты приборов от перегрузки и КЗ. При работе электроустановок, иногда может происходить перегрев кабеля с оплавлением и возгоранием изоляции, могут выйти из строя подключенные электроприборы.
Чтобы оборудование не выходило из строя, используют автоматические выключатели.
Строение выключателя
Внешне аппарат представляет собой корпус, рычаг управления, имеет нижнюю и верхнюю клеммы для подключения провода. Для изготовления использован также малогорючий ПВХ.
Внутри корпуса автоматического выключателя расположены основные элементы:
- подвижный и неподвижный силовые контакты;
- механизм взвода и расцепления;
- расцепитель электромагнитный (соленоид) с электромагнитом (катушкой) и сердечником (якорем);
- тепловой расцепитель;
- регулировочный винт, который устанавливает нагрузку для срабатывания расцепителя;
- дугогасительная камера.
Принцип работы
Модульный аппарат, автоматический выключатель работает в различных режимах.
Нормальный режим автоматического выключателя
Нормальный режим работы:
- коммутация силовых контактов, рычаг управления включает в работу механизм расцепления;
- поступление питания к винтовому зажиму от подключенного к нему питающего провода/кабеля;
- поступление тока через зажим на неподвижный, а затем на подвижный контакт;
- протекание электротока через гибкую связь и электромагнитную катушку;
- повторное протекание электротока тока через гибкую связь и попадание на биметаллическую пластину раcцепителя;
- через зажим внизу ток направляется к линии, к которой подключен электроприбор.
Режим «Короткое замыкание» выключателя
Обнаружение КЗ и мгновенное отключение нагрузки происходит с помощью электромагнитного расцепителя.
Работа выключателя при КЗ:
- появление мощного магнитного поля при превышении номинального значения электротока тока в обмотке электромагнита;
- сердечник с подвижным контактом под действием магнитного поля с помощью рычажка запускает спусковой механизм;
- отключение нагрузки до возникновения нежелательных последствий.
При размыкании контактов может возникнуть электрическая дуга. Она расщепляется при попадании на биметаллическую пластину, попадая внутрь камеры, дуговой разряд мгновенно гасится.
Через специальное отверстие в корпусе устройства выходит избыточное давление и продукты, которые образовались при горении.
Режим «Перегрузка» автоматического выключателя
Перегрузки обычно возникают при нагрузке, которая оказывается больше, чем способна выдержать линия. Причиной может быть и неисправность одного или нескольких устройств.
Тепловой расцепитель быстро настраивается и его действия более точные, чем у электромагнитного расцепителя, но требуется больше времени для срабатывания.
Принцип работы:
- под воздействием мощного тока, биметаллическая пластина нагревается, становится пластичной и изгибается;
- при определенной величине изгиба, кончик пластины надавливает на специальный рычажок спускового механизма;
- отключение автомата.
Автоматический выключатель надежный в работе аппарат.
Он отлично справляется с главной своей задачей – быстро реагирует на появление чрезмерной нагрузки, обесточивает сеть до повреждения кабеля.
