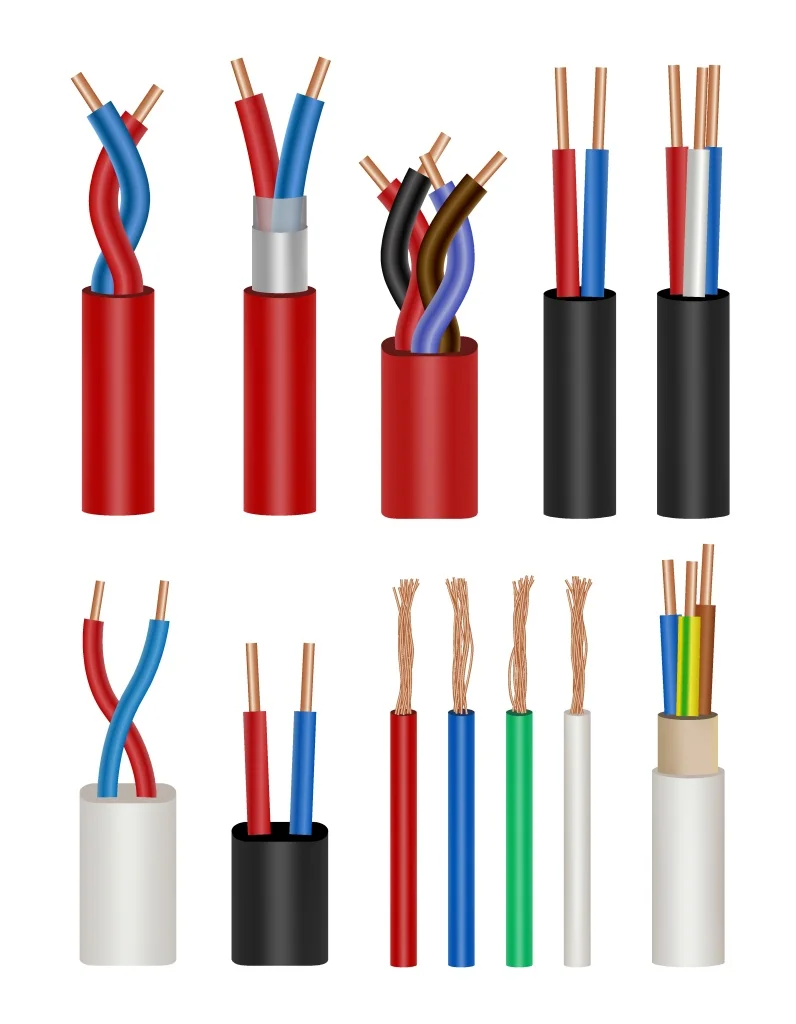

Зависимость сечения кабеля от токовых нагрузок и мощности
При создании любой электрической потребительской сети нельзя обойтись без скрупулезного подхода к вопросу сечения проводов.
При создании любой электрической потребительской сети нельзя обойтись без скрупулезного подхода к вопросу сечения проводов.
Получить идеальные приемлемые в плане безопасности значения можно только с учетом предполагающейся к использованию электротехники и общей мощности необходимого потребления. В качестве измеряющей единицы выступает квадратный миллиметр или "квадрат". Если речь идет об алюминии, то последний способен провести за длительный промежуток максимум 4 ампера, медь — 10.
Крайне важно определить точную зависимость сечения кабеля и провода от токовых нагрузок и мощности при устройстве электросети в частном строении, квартире или на другом объекте. Если взять более тонкий токопроводящий элемент, он будет перегреваться от нагрузки. Если не сработает защита, возникнет высокая вероятность оплавления, что чревато коротким замыканием и даже пожаром.
Чрезмерно толстый брать также нецелесообразно, так как это невыгодно экономически (слишком дорого), ведь чем выше диаметр токопроводящих жил тем выше стоимость.
Зависимость сечения кабеля и провода от токовых нагрузок и мощности — как выбрать
Что представляет собой сечение — это площадь, полученная после среза жилы, по которой подается ток. Чаще встречается срез округлой формы и состоит из одной жилы. В этом случае понять величину среза можно с помощью формулы площади круга.
Если же проводков много, то исходить нужно из величины общего сечения. В государствах Европы и ранее действующего СНГ принят единый стандарт. На территории нашей страны следует руководствоваться справочником ПУЭ (Правила устройства электроустановок).
Составлены профильные таблицы, указывающие предельные нагрузки на тот или иной кабель. Если же в них не заглядывать, то следует знать, что для розеток оптимальным считается медный кабель (1,5-2,5 мм²), для монтажа системы освещения достаточно 1,0-1,5 мм².
Какое сечение нужно для ввода фазы
Из практики монтажа электропроводки для стандартной 2-3-комнатной квартиры можно сделать вывод, что достаточным будет 6,0 мм² даже при условии, что все оборудование будет включать еще и электроплиту.
Однако, монтаж должен выполняться квалифицированными специалистами, способными определить зависимость сечения кабеля и провода от токовых нагрузок и мощности для конкретного объекта.
Обязательно надо брать во внимание тип будущей прокладки — открытый или закрытый:
- при закрытой наблюдается нагревание, отдавать тепло проводу некуда;
- нагрузка на кабель в трубе (земле, стене) должна быть меньше номинальной;
- на открытом воздухе высокая степень теплоотдачи, соответственно, предельно допустимая нагрузка может быть полной.
Самостоятельно произвести расчет можно как с помощью таблицы, так и воспользовавшись специальным кабельным калькулятором.
Причем, надо внимательно смотреть назначение таблицы. Ведь изоляция бывает бумажной, также есть провода и шины, на которых изоляция отсутствует. При каждом отдельном варианте параметры будут отличаться.
Зависимость сечения кабеля и провода от токовых нагрузок и мощности — правильный расчет
Когда специалист принимается за расчет, он непременно поинтересуется, как будет монтироваться кабель — пучками, в лотке или другим способом.
Еще важный момент: значения в таблицах о номинальных нагрузках непременно должны пройти корректировку при учете поправочных коэффициентов:
- сечения провода и его размещения в блоке;
- температуры (актуальной и с возможными изменениями) окружающей среды;
при пролегании в земле; - в случае монтажа нескольких кабелей в непосредственной близости.
Даже если нет в доступе специализированной таблицы с готовыми рекомендациями, то расчеты можно произвести при помощи штангенциркуля и формулы, считающейся классической:
- площадь круга: S= 3,14*D²/4, где 3,14 – число Архимеда, «D» — диаметр измеренной жилы.
Упрощенный вариант: S=0,785*D².
Важно: ведущим критерием при выборе должна оставаться связка сечение-ток. Соответственно, следует установить совокупную мощность всего оборудования, которое будет получать питание от электрического шлейфа.
