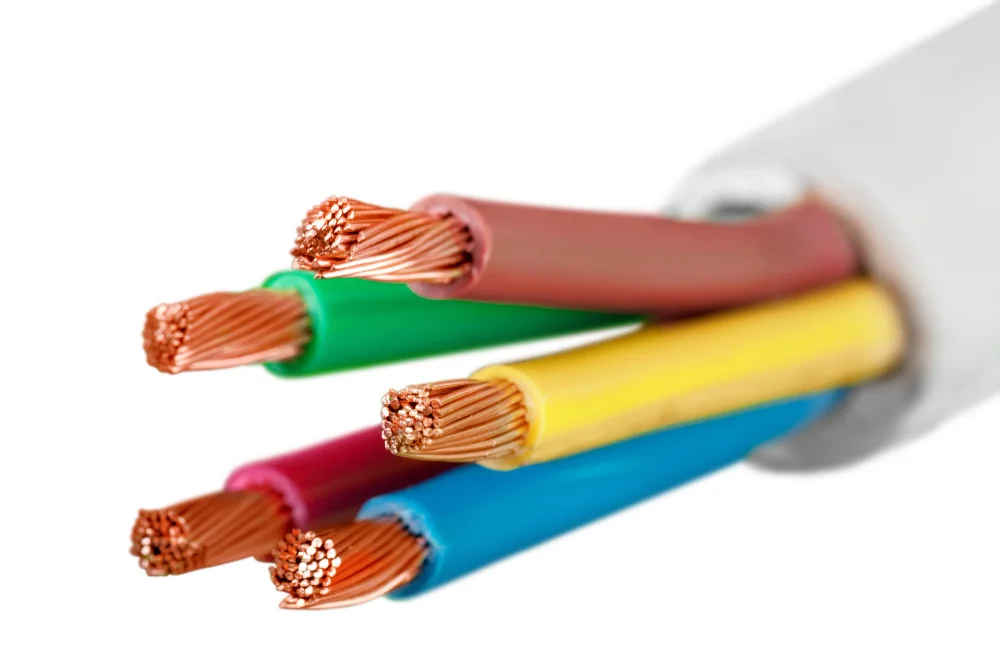

Виды электрического кабеля
Кабель усиленно защищен двойной изоляцией и используется во многих сферах. Изделие можно использовать не в самых благоприятных условиях и можно подвергать большим нагрузкам.
Кабель усиленно защищен двойной изоляцией и используется во многих сферах. Изделие можно использовать не в самых благоприятных условиях и можно подвергать большим нагрузкам.
Такой проводник идеально подходит для больших напряжений.
Кабель разных марок имеет множество различий, хотя внешне может особо не отличаться. Разные материалы используются для производства оболочек и жил.
В зависимости от металла, из которого произведены жилы бывают следующие виды электрического кабеля:
- Медные жилы отличаются высокой электропроводимостью, которая почти в два раза больше, чем у алюминиевых. Медь довольная гибкая и эластичная, что позволяет противостоять деформациям при использовании и прокладке. Однако, вес медного кабеля может быть почти в три раза больше, чем алюминиевого. Стоимость также в разы выше.
- Алюминиевые жилы намного дешевле и меньше весом. Тем не менее, не рекомендуется использовать алюминиевые кабели в жилом помещении. Всё потому что алюминий слишком текучий и может окисляться. Окисление приводит к хрупкости изделия и низкой проводимости оксидной пленки.
Виды изоляционных и дополнительных материалов
Изоляционные материалы влияют на способность электрического кабеля выдерживать воздействие низких и высоких температур, механических колебаний, ультрафиолета, различного напряжения и других внешних факторов.
Самые популярные изоляционные материалы включают:
- Поливинилхлорид (ПВХ).
Кабели в ПВХ-изоляции используются внутри различных помещений, потому что этот материал чувствителен к ультрафиолету и низким температурам.
Иногда эта проблема решается прокладкой в специальных трубах и применением необходимых добавок. Материал износоустойчивый и выносливый.
- Полиэтилен.
Кабели в полиэтиленовой оболочке используются при широком диапазоне температур.
Для достижения высоких показателей используется вулканизация или применение добавок. Это позволит достичь более высокой температуры плавления и предотвратит растрескивание.
- Резина.
Благодаря резине кабель не поглощает влагу и неплохо гнётся. Однако, со временем эластичность резинового покрытия теряется. Использование резины обходится дороже других материалов.
- Бумага с пропиткой.
Такие кабели выдерживают напряжение до 35 кВ. Они изготавливаются на основе сульфатной целлюлозы. Дополнительные оболочки защитят от влаги.
Кроме того, кабель может состоять из дополнительных элементов, включая бронированные, экранированные, изделия в стальной и хлопчатобумажной оплетке. Эти материалы самые распространённые.
Каждый тип имеет собственные характеристики и предназначение. Ниже рассмотрим популярные виды электрического кабеля.
Популярные разновидности кабелей
- Кабель ВВГ. Представляет собой гибкое изделие из медных жил и покрытия ПВХ. Рассчитано на напряжение до 1 кВ. Применяется для электрификации жилых и промышленных помещений. Может иметь от двух до пяти жил, которые различаются сечением.
- Кабель NYM. Является аналогом ВВГ, но производится по европейским стандартам. Его медные жилы дополняются мелованной резиной. Рассчитано на напряжение до 660 В.
- Кабель КГ. Состоит из 2-5 медных жил, которые оснащены резиновой изоляцией. Без проблем переносит сгибания. Может подвергаться эксплуатации при высоких и низких температурах. Чаще применяется для питания переносного оборудования. Выдерживает до 1 кВ.
- Кабель ВББШв. Представляет собой бронированный проводник с 1-6 медными жилами. Внешняя оболочка и изоляция готовятся из ПВХ. Изделие помогает обеспечить энергией отдельно стоящие электроустановки или здания. Выдерживает до 6 кВ.
