Схема подключения насоса разного типа
Насосное оборудование широко востребовано в промышленности и бытовой сфере. Насос служит основным элементом скважинного водоснабжения. Это актуально для частных хозяйств и теплосетей с принудительной циркуляцией теплоносителя. Стандартная схема подключения насоса - ноль, фаза и заземление, присоединенные к аппарату.
Такой вариант пригоден не для всех ситуаций. Обычно подключение оборудования выполняется в сочетании с автоматикой. В этом случае используются переключатели, датчики давления, уровня, реле, контакторы.
Схема подключения насоса погружного типа
Система подключения погружного агрегата предполагает использование реле давления. Его наличие - важное условие автоматизации независимого водопровода. Основное назначение устройства - оперативная реакция на колебание давления. С помощью данного приспособления система запускается и отключается без участия человека.При выборе подходящей модели следует обращать внимание на характеристики. Существует ряд технологических нюансов, имеющих значение:
- Размеры резьбы.
- Напряжение контактов.
- Параметры тока.
- Защита от пыли и влаги.
Если давление превышает допустимые верхние пределы, от датчика поступает сигнал. Контакты при этом размыкаются, оборудование отключается. Если водоснабжение рассчитано на большие емкости, более актуальна электрическая схема подключения насоса. Она предполагает использование поплавковых датчиков и иных типов автоматики.
Сама технология присоединения такая же, которая применяется для погружного оборудования, но реле меняется на другое приспособление. Чтобы подключить питание артезианских и скважинных насосов требуются специальные водостойкие кабели.
Схема подключения насоса циркуляционного типа
Для отопления используются циркуляционные агрегаты. Их преимущества:- Высокий уровень КПД.
- Энергоэффективность.
- Быстрый нагрев помещений.
Последствия в этом случае могут быть крайне неприятными: остывание помещение, выход отопительного котла из строя. Такой вариант приемлем только если нет никаких сомнений в высокой надежности электроснабжения. Также он допустим, если на объекте есть резервный источник. По этой причине более эффективен здесь будет вариант с использованием источника бесперебойного питания и аккумуляторных батарей.
Они активируются после того, как центральное электроснабжение отключилось. При этом перекачивающий агрегат присоединяется к ИБП, который параллельно подключен к электрической сети и АКБ. Источник бесперебойного питания переключает питание от сети на аккумулятор, если электричество отключается.
При появлении электричества ИБП выполняет обратное переключение. В этом случае используется бытовой кабель.

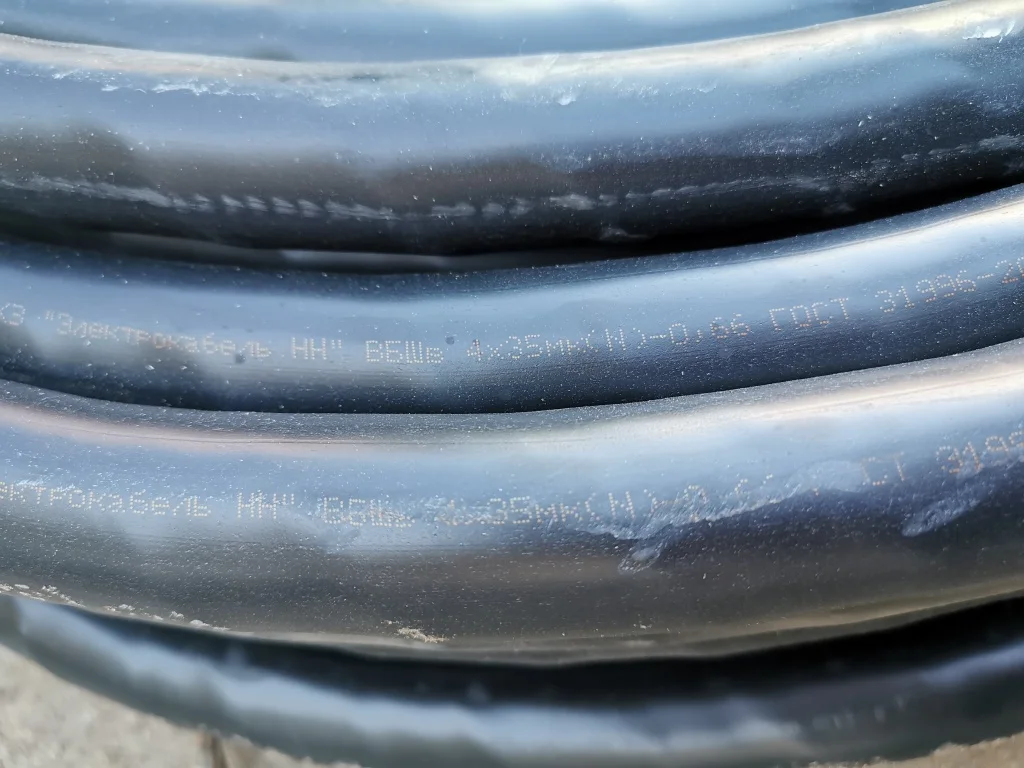

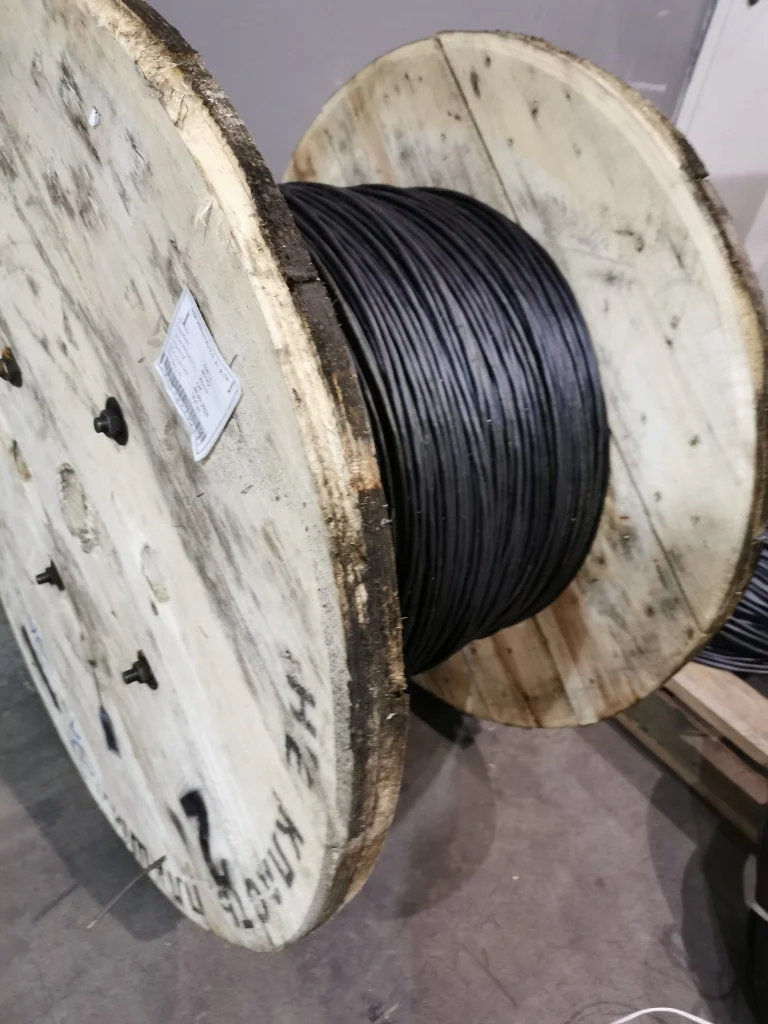

Как выбрать кабель
Обычно провод присутствует в комплектации насоса при покупке. Для глубинных скважин его длины может быть недостаточно. При приобретении кабельной продукции, следует убедиться, что изделие соответствует требованиям:- Способность выдерживать водное давление.
- Водонепроницаемость.
- Соответствие нормам ГОСТ и СанПИН (при работе с питьевой водой).
- Сечение должно соответствовать нагрузкам.
Важные параметры: гибкость, тип изоляции, уровень стойкости к механическим нагрузкам. Также учитываются допустимые условия эксплуатации: пригодность для использования в условиях экстремальных температур, разных химических сред.
Для бытового монтажа электрической проводки подойдет модель ВВГ 3Х1,5. Изделие можно использовать для прокладки в многоквартирных домах, социальных и административных строениях.
Можно выбрать провод для холодного или тропического климата (отличаются по толщине изоляции и объему заполнения ПВХ).
Для размещения провода на большой глубине подойдет водопогружной кабель ВПП4 (допустимо ВПП6, ВПП10). Это круглый кабель изолированного типа, выполненный из токоизолированной меди. Он может годами находиться под водой и исправно выполнять свои функции.
Сечение рассчитывается в зависимости от мощности агрегата и глубины скважины. Можно выполнить расчет самостоятельно или воспользоваться специальными таблицами. Если длины кабеля в заводском исполнении недостаточно, его следует удлинить.
Для этого рекомендуется использовать продукцию того же производителя, но можно приобрести изделие и другой марки. При наращивании важно обеспечить герметизацию.
