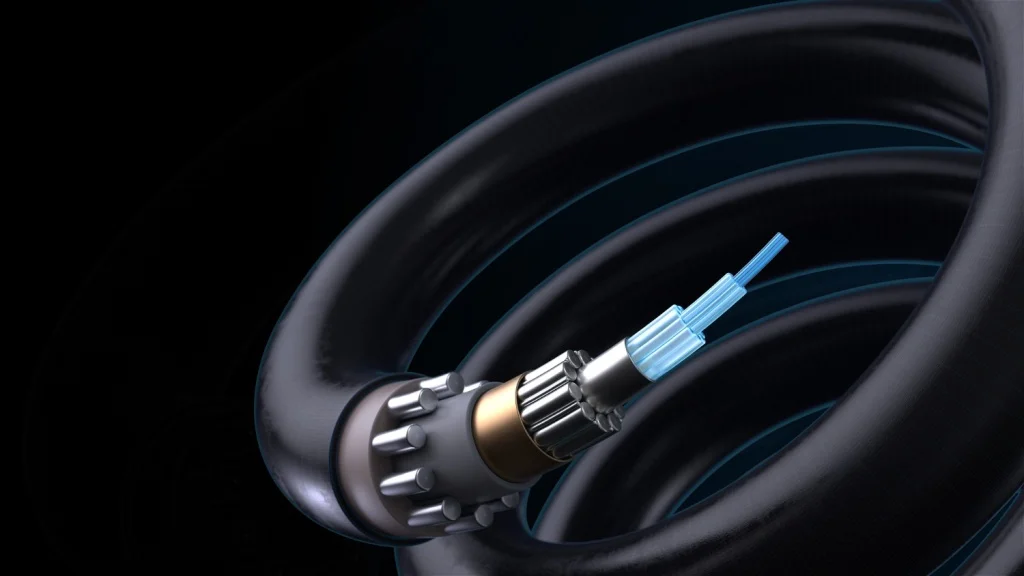

Оптические кабели и их маркировка
Можно уверенно сказать, что на сегодняшний день оптоволоконный кабель — это один из самых востребованных типов кабеля, который широко используется для создания кабельной сети между жилыми помещениями.
Не стоит сомневаться в том, что технологии давно ушли вперед.
И поэтому нет ничего удивительного в том, что современная электротехническая промышленность без проблем может предложить всем своим потребителям на их нужды весьма и весьма солидный ассортимент кабелей.
Разумеется, кабель из оптоволокна - это далеко не исключение. Можно уверенно сказать, что на сегодняшний день это один из самых востребованных типов кабеля, который широко используется для создания кабельной сети между жилыми помещениями.
Кабель из оптического волокна прекрасно подходит для прокладки по воздуху. Но есть и оптические кабели специального назначения, которые можно прокладывать не только в сухом грунте, но даже в местах с повышенной влажностью.
Например, его можно провести по дну водоема.
Достоинства оптического кабеля
Одним из основных достоинств оптического кабеля можно отметить его повышенную стойкость к механическому воздействию извне (т.е. к повреждениям).
Также он не имеет особых требований к температуре окружающей среды, что очень удобно для помещений где особенно сильно проявляется перепад температур. Кроме того, можно отметить его повышенная водопроницаемость, которая позволяет проводить его через речную местность.
Оптический кабель - универсальный и позволяющий использовать его во многих сферах и не опасаться за то, что срок его эксплуатации вдруг подойдет к концу.
С этими проблемами вы вряд ли столкнетесь, если будете использовать кабель из оптического волокна.
Производство оптического кабеля
Основными компонентами, которые применяются на производстве оптических кабелей, можно без сомнений назвать стекловолокно, металл и пластик.
Отметим, что оптическое волокно, изготовляемое из стекла, значительно выигрывает в диаметре у волокон, изготовляемых из полимеров.
Как мы отмечали выше, чувствительность к механическим воздействиям у оптического волокна показывает его с хорошей стороны по сравнению с другими типами кабелей, изготовляемых из более, скажем так, изнашивающихся материалов.
Но даже это не предел, ведь оптический кабель содержит светодиоды, изготовляемые из диэлектрика - высокопрочного стекла (или полимера).
Диэлектрик обладает весьма огромным потенциалом в практической эксплуатации и чрезвычайно надежен, что позволяет применять его на протяжении весьма долгого времени.
Маркировка оптических кабелей
Оптические кабели, как и другую любую технику маркируют по их назначению. Маркировка достаточно проста для того, чтобы при первом взгляде на буквы понять, что она означает и, разумеется, понять, где применить тот или иной кабель.
Возьмем для начала аббревиатуру ОКГМ. Этот на первый взгляд бессмысленный набор букв при знании предмета очень легко расшифровать как Оптический Кабель для Грунта Многомодульной конструкции.
По аналогии вы можете расшифровать также аббревиатуру ОКГЦ - по сути своей, это почти то же самое, только вместо Многомодульной конструкции это Одномодульная конструкция (имеющая в основании Центральную Трубку).
Поэтому мы можем позволить себе условно разделить маркировку оптических кабелей на целых два типа - Многомодульную и Одномодульную конструкции.
Оптические кабели расшифровка маркировки
- Г - это, как мы уже знаем из примера выше означает Грунт.
- К - если в маркировке кабеля присутствует эта буква, то значит что кабель этот используется для эксплуатации в Канализации.
- Т - кабель с такой маркировкой используется для прокладки внутри Труб Пластмассовых.
- С - такую маркировку используют для Самонесущих оптических кабелей.
- П - это означает Подвесной.
Маркировка распространяется не только на тип эксплуатации кабеля, но и на другие его функции.
Например, вот две расшифровки:
- Н - это значит что кабель нужно использовать для одиночной прокладки
- НГ - а этот кабель уже нужно использовать для групповой прокладки.
Помимо представленных выше и подробно разобранных буквенных сокращений, есть также числовые обозначения, которые по большому счету используются вместе с буквенными, и несут куда более простую информацию.
Тут все совсем просто:
- 00 – так маркируют простые, одномодульные кабели, у которых отсутствует ЦСЭ.
- 01 – это уже многомодульный кабель (дальше все кабели с такими маркировками будут именно такими), ЦСЭ (ВСЭ - для ОКПМ и ОКПЦ) – в основе используется стеклопластиковый стержень.
- 02 – также многомодульный кабель, ЦСЭ (ВСЭ - для ОКПМ и ОКПЦ) – здесь за основу уже используется трос из стали.
- 03 – многомодульный, ЦСЭ (ВСЭ - для ОКПМ и ОКПЦ) – тут используется стальная проволока.
- 04 – многомодульный, ВСЭ - для ОКПМ и ОКПЦ – внутри находятся арамидные нити.
Числовые обозначения идут в градации от худших (самых простых кабелей) до самых лучших (наиболее качественных кабелей).
Выше была предоставлена расшифровка аббревиатур, написанных согласно новому стандарту маркировки. Огромная просьба не путать ее с маркировкой, которая была составлена согласно предыдущим ТУ.
Ну и напоследок представим вам расшифровку самых ходовых сокращений, которые повсеместно используются в различных информационных материалах, касающихся оптических (да и в принципе не только) кабелях.
- ПЭ – это, как легко догадаться, Полиэтилен
- ОВ – разумеется, оптический кабель невозможен без присутствия Оптического Волокна
- ОМ – это сокращение подразумевает собой Оптические Модули
- ЦСЭ – этот термин уже не такой общий, но тут все просто - Центральный Силовой Элемент, одна из основ кабеля
- ВСЭ – здесь тоже нетрудно понять, что эта аббревиатура означает также Силовой Элемент, только уже Выносной
В маркировке оптических кабелей нет ничего сложного, любой человек, никогда ранее не имевший дела с оптическими кабелями легко разберется что и как.
