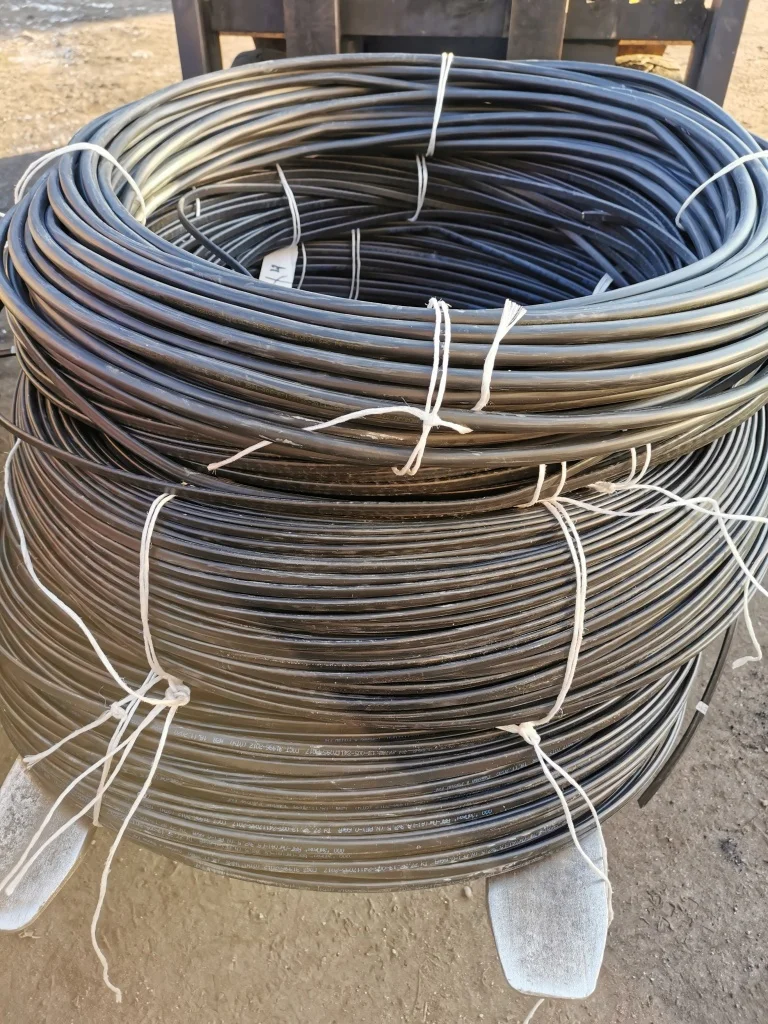

ОБЖИМ ТЕЛЕФОННОГО КАБЕЛЯ «4 ЖИЛЫ»
Качество соединения во многом зависит от того, насколько хорошо зажат телефонный кабель. Разъемы RJ-11, совместимые со стандартными телефонными гнездами R-11/12, используются для подключения телефонных кабелей к приборам, мини-телефонным станциям в офисах, HBA, домах и т.д.
В этой статье мы рассмотрим, как обжать телефонный кабель с помощью этого разъема.
Разбор необходимых инструментов и материалов для обжима
Стоит помнить, что перед тем, как в принципе начинать что-либо делать с телефонными кабелями, необходимо приобрести следующие предметы инвентаря:- Телефонный образец кабеля
- Инструмент для зачистки проводов (строительный или канцелярский нож)
- Разъемы RJ-11/12/25
- Обжимной инструмент - плоскогубцы (в некоторых моделях уже есть нож для резки кабеля).
Как обжимать с помощью обжимного инструмента?
Телефонный кабель обычно зажимается с помощью специального инструмента - обжимных клещей. Выполните следующие действия:- Снимите внешнюю оболочку с конца телефонного кабеля (0,5-1 см). Сами провода обрезать не нужно, так как они обрезаются лезвием разъема.
- Конструкция кабеля КСПВ 2х0,4 не сложная. Источник питания и сигнал должны быть подключены к двум средним контактам штекера. В KSPV 4x0.4 можно использовать прямые провода (один провод на контакт).
- Вставьте провода до упора в разъем. Важно, чтобы провода спереди доходили до конца каналов.
- Вставьте разъем в обжимные клещи и крепко зажмите.
Если вы правильно обжимаете 2- или 4-жильный кабель, вы услышите желаемый тон набора номера.
Нюансы зажима без зажимного инструмента
Двух- или четырехпроводный телефонный кабель можно обжать без специальных инструментов. Это легко сделать. Вот как обжать телефонный кабель без обжимного инструмента. Чтобы правильно обжать 2- или 4-проводниковый телефонный кабель без инструментов, выполните следующие действия:- Отрежьте нужное количество кабеля и снимите внешнюю оболочку.
- Вставьте провода в разъем (2 провода в два центральных контакта, 4 провода в каждый контакт). Они должны быть вставлены до упора.
- Возьмите плоскую отвертку и поочередно нажимайте на контакты.
- Вставьте отвертку в зажим на разъеме. Это предотвратит колебания кабеля.
Только тогда вы сможете установить хорошее телефонное соединение.
Как обжать телефонный кабель: схема
Первый шаг - аккуратно отрезать проволоку до необходимой длины. Опыт показывает, что лучше оставлять не менее полуметра. Затем осторожно удалите эту длину оплетки так, чтобы зажимное основание оказалось под стыком.Теперь эти два провода вставляются в разъем посередине, оставляя по одному свободному проводу с каждой стороны. Цвета проводов не отличаются, поэтому их можно вставлять как есть. Вы также должны убедиться, что оба провода идут до конца.
Теперь возьмите кабель и штекер, вставьте их в плоскогубцы и сдвиньте вниз одним движением. Конечно, этот процесс можно повторить. Если вы обжимаете 4 провода, то классический прямой метод "штифтования" является наиболее распространенным - вы можете видеть его на рисунке справа вверху.
Однако в некоторых машинах используется обратная схема "перекрестного пиннинга". Чтобы узнать, какое устройство использовать, необходимо проверить конфигурацию подключенных устройств.
Сложность увеличивается с ростом количества проводов. Таким образом, если вы вставляете их во все пазы разъема, очень часто бывает, что боковые стороны просто защемляются и обжима не происходит.
Поэтому, когда вы вставляете кабель, проверьте еще несколько раз, все ли провода на месте. Чтобы закрепить кабель, можно аккуратно сдвинуть основание кабеля.
