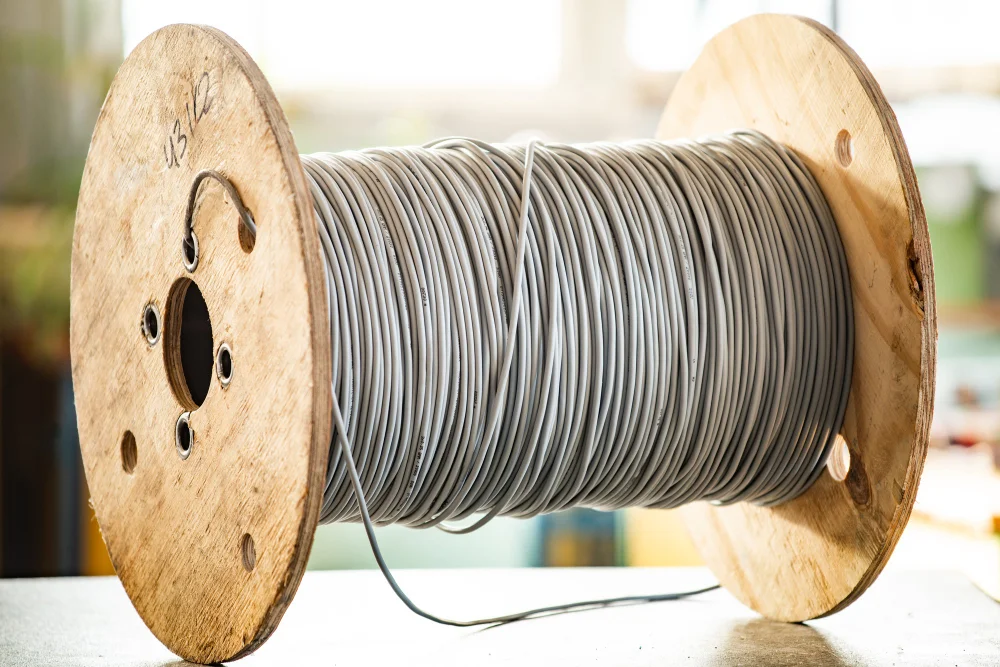

Марки алюминиевых кабелей и их применение
В настоящее время, медные проводники повсеместно вытесняют алюминиевые, которые были широко распространены раньше.
В настоящее время, медные проводники повсеместно вытесняют алюминиевые, которые были широко распространены раньше.
Однако, у данных проводов и кабелей есть несколько преимуществ, благодаря которым за ними сохраняется собственная ниша применений, и нет предпосылок для их полного исчезновения из сферы электротехники и электроснабжения.
Главные плюсы сплавов на основе алюминия перед медью - дешевизна и легкость, а перед прочими, более дешевыми сплавами - низкое удельное сопротивление.
Ниже вы можете узнать о том, какие марки алюминиевых проводов и кабелей бывают, и какое применения они находят в современном электроснабжении.
Основные недостатки и причины исчезновения из домов алюминиевых проводов
В соответствии с обновленными правилами пожарной безопасности (с 2002 года), в квартирах и частных домах не допускается использование алюминиевой проводки.
Однако, по вышеуказанным причинам, проводники из алюминия продолжают использовать на производстве. Использовать разрешается кабели сечением от 16 квадратных мм и провода от 2,5 квадратных мм.
Главные недостатки использования алюминия в электротехнических целях следующие:
- Текучесть сплавов. Т.к. алюминиевые сплавы мягкие, контакты имеют свойство со временем размягчаться, что вызывает необходимость в нечастой, но регулярной процедуре протяжки.
- Образование оксидной пленки. Сам алюминий имеет свойство мгновенно покрываться плотной оксидной пленкой на воздухе. Со временем, все большая площадь сечения проводника покрывается такой диэлектрической пленкой, которая вначале вызывает перегрев, а затем и короткое замыкание.
- Низкая пластичность. Провода из алюминия очень ломкие, их нельзя многократно изгибать.
Какие бывают марки кабелей
Перед вами популярные марки алюминиевых проводов и кабелей:
СИП - стале-алюминевый, используется для воздушных ЛЭП с напряжением до 35 кВт. В кабелях с маркировкой типа СИП1А нулевая жила имеет изоляцию, при отсутствии буквы А - изоляции на нуле нет.
АПВ 2,5 - АВП 16 - изолированный поливинилхлоридным пластикатом провод, число в маркировке означает сечение монолитной жилы. При числах более 16, кабель является многожильным с соответствующей площадью сечения.
А и АС ( со стальным сердечником) - многопроволочный, многожильный, изоляция отсутствует. Используется для воздушных ЛЭП. Выпускается площадью сечения от 16 до 750 кубических миллиметров.
АВВГ - изолирован ПВХ и покрыт полихлорвиниловой оболочкой (на двойную изоляцию указывают буквы ВВ). Включает в себя от 1 до 4 жил и используется в сетях с напряжением 660 или 1000 Вольт. Маркировка АВВГ 2х2,5 - двухжильный кабель сечением 2,5 мм кв. Выпускаются сечения от 2,5 до 240 квадратных мм.
АВБбШ - изоляция ПВХ на жилах, бронирован лентой и окутан в дополнительную ПВХ оболочку. Характеристики для использования в сети аналогичны АВВГ, но применяется в особо защищенных помещениях (взрыво- и пожарозащищенных).
АСБл - бронировка из ленточной стали и свинца, сечением от 16 до 800 мм кв. Используется в грунтах со средним коррозийным воздействием для сетей с напряжением до 10кВ.
АПвПуг - бронирован сталью и сшитым ПЭ, экранирован медью. Для высоковольтных ЛЭП (до 10 кВ) в водоемах и на воздушных опорах.
ААБл - ленточная бронировка из алюминия и стали, изоляция - бумажно-масляная. Для сетей 1-10 кВ, не используется для негоризонтальной прокладки. Сечение 50-240 кв.мм.
ААШв - бумажная и общая виниловая изоляция. Для сетей напряжением до 10 кВ, одиночной прокладки для противопожарной безопасности.
