Контрольный кабель и его особенности
Контрольный кабель – это многожильный электрокабель, который устанавливается в местах с затрудненным доступом. Фактически он нужен для недвижимого подключения распределительных устройств к стационарным агрегатам и крупным аппаратным комплексам.
Контрольный кабель – это многожильный электрокабель, который устанавливается в местах с затрудненным доступом. Фактически он нужен для недвижимого подключения распределительных устройств к стационарным агрегатам и крупным аппаратным комплексам.
Изделие отличается высокой устойчивостью к токовой нагрузке, постоянному напряжению до 1000В и температурным воздействиям в пределе от -50 до +50оС.
Оно подходит для установки как внутри, так и вне помещения, а потому может использоваться при монтаже автоматики, отдельных участков цепей, охранных пунктов и т.д.
Из чего состоит контрольный кабель

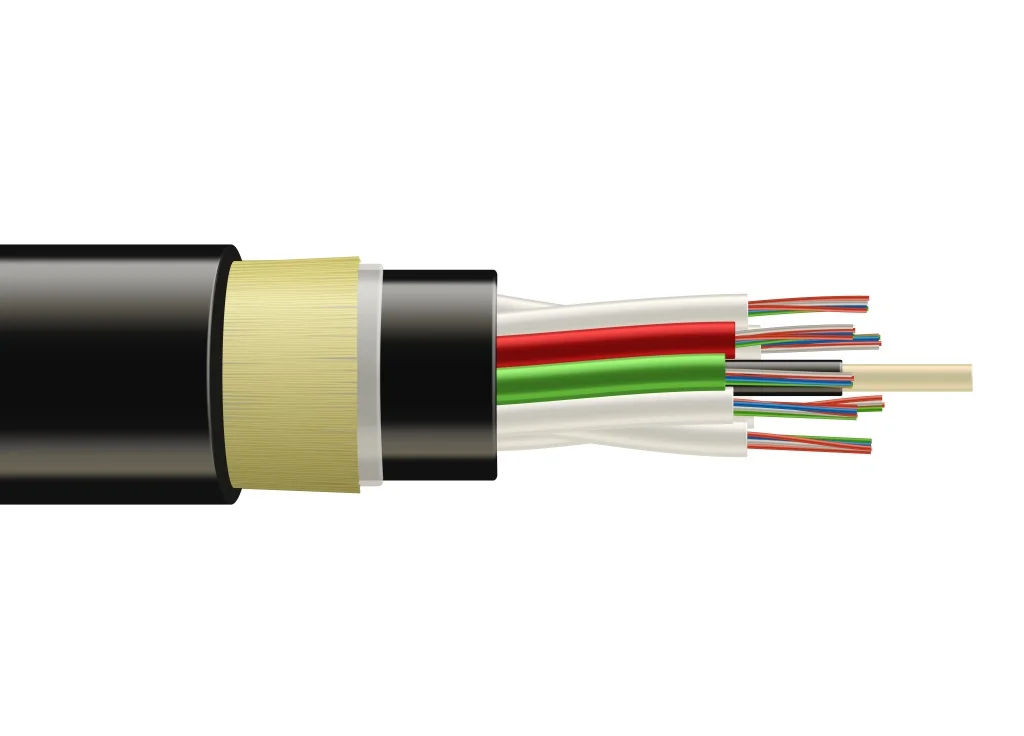

Стандартный контрольный кабель включает в себя бронь, заполнитель, монолитную (однопроволочную) токопроводящую жилу, изоляцию, экран и оболочку. Жилы проводов изготавливаются из медной или алюминиевой проволоки, также в продаже можно найти провода с гидрофобным веществом внутри.
Точное строение изделия зависит от его модели:
- КВВГЭ сверху на обмотке имеет медный экран толщиной 0,06-015 мм);
- контрольный кабель, используемый для прокладки под землей, имеет броню из внешнего покрова и 2-х стальных полос;
- бронированный экранированный провод имеет в качестве экрана медную фольгу или ленту (в отдельных устройствах медь может быть заменена на алюминий);
- электропровод, используемый для работы при напряжении до 0,66 кВ, оборудуется жильными повивами или коаксиальными слоями.
Классификация кабельных устройств
Существует много способов классификации проводных конструкций. Они разделяются:
- по материалу оболочки на выполненные из резины и ПВХ;
- по характеру защищенности от помех на экранированные и неэкранированные;
- по возможностям эксплуатации на изделия для:
- внутреннего монтажа, в т.ч. в каналах и туннелях (без возможности скручивания);
- установки в туннелях и каналах (с возможностью минимального механического воздействия);
- прокладки в траншеях (с броней в виде оцинкованных лент);
- по сфере использования:
- для сигнализации и телекоммуникационных систем;

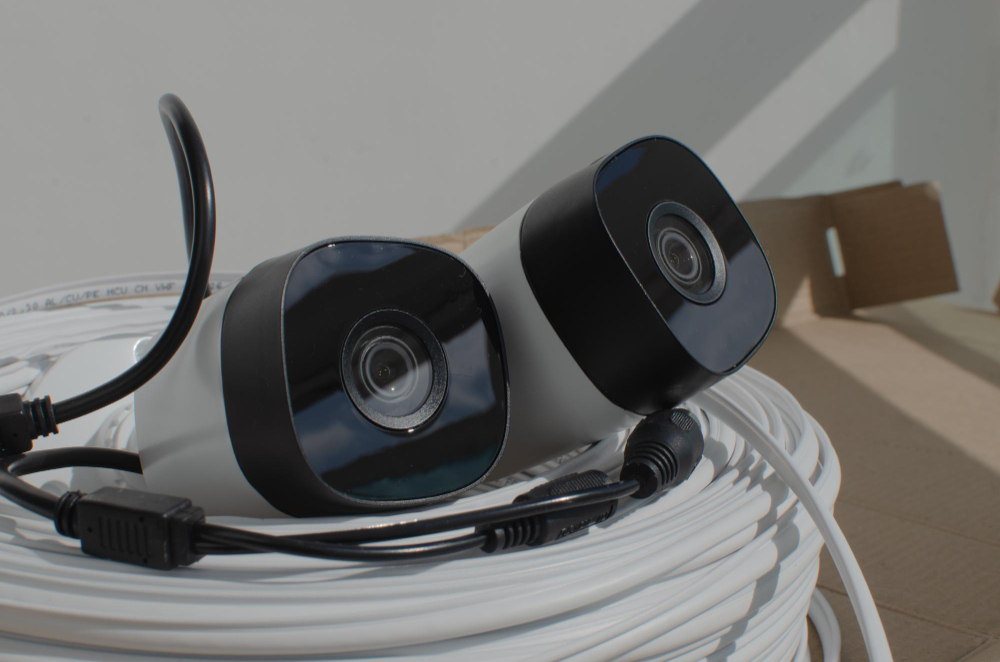

- для видеонаблюдения.
При выборе того или иного устройства следует учитывать особенности его эксплуатации и характеристики места, где оно будет установлено.
Интерактивный каталог с лучшими моделями
В каталоге кабельной продукции можно купить контрольный кабель:
- КВВГ – электрокабель, созданный для применения в особо сложных условиях;
- КВВГнг – провод с повышенными характеристиками пожаробезопасности;
- КВВГЭ – экранированная конструкция;
- КВВГз – кабельная продукция с заполнением;
- КВБбШв – экранированная конструкция для установки в пожароопасных местах;
- АКВБбШв – электропровод для использования подверженных активному влиянию блуждающих токов;
- АКВВГз и АКВВГ – КВВГ, оснащенные алюминиевой жилой.
Все электропровода, указанные в каталоге, имеют определенные технические характеристики, благодаря которым их можно использовать в тех или иных климатических или производственных условиях.
Какую маркировку может иметь контрольный кабель
Маркировка содержит сокращенные данные о конкретной модели (назначение, материал производства, вещество изоляции, строение защиты и т.д.).
Она предусматривает использование специальных букв (символов), обозначающих те или иные характеристики продукции:
- А – описывает алюминий, который использовался при производстве жильных соединений (АМ – алюмомедь);
- Р говорит о том, изоляция сделана из резины, В – из ПВХ пластика, П – из обычного полиэтилена, ПС - из самозатухающего полиэтилена;
- Ст – указывает на стальную гофроленту, которая использовалась для создания оболочки, Р – на резину, а В – на ПВХ пластик.
Кроме букв маркировка содержит и цифры, указывающие на конкретное количество и сечение жил. Она применяется для полной идентификации кабельной продукции, упрощая прокладку и техническое обслуживание сетей.
