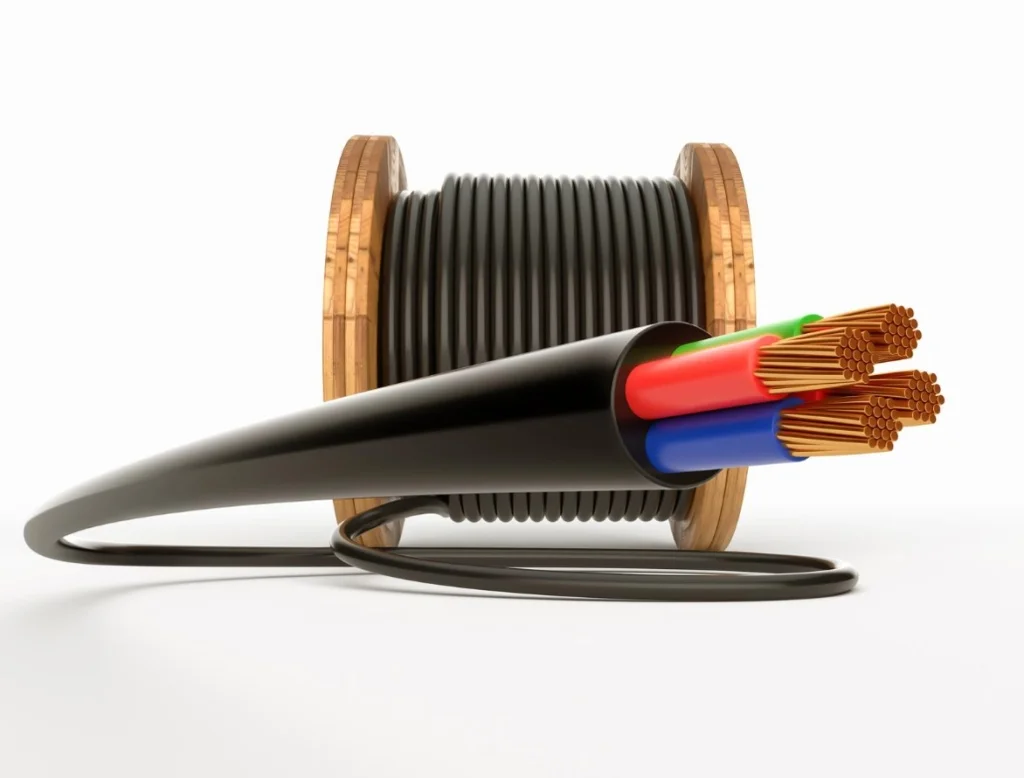

Кабель ВВГ 3х1,5 характеристики и разновидности
Кабель ВВГ 3х1,5 предназначен для распределения электрической энергии в установках стационарного типа, а также при организации электросетей в разных условиях (открытых и закрытых помещениях).
Кабель ВВГ 3х1,5 предназначен для распределения электрической энергии в установках стационарного типа, а также при организации электросетей в разных условиях (открытых и закрытых помещениях).
Подходит для эксплуатации при температуре воздуха до 65 градусов по Цельсию и влажности до 97%.
Производится из высококачественных материалов в соответствии с нормами и требованиями ГОСТа, имеет все необходимые сертификаты и документы.
Конструктивные элементы и характеристики
Максимальная нагрузка при использовании ВВГ 3х1,5 в условиях сети 220 В составляет 4 кВт. На протяжении десяти минут может выдерживать напряжение более 3 кВ.
При прокладке допускается наличие изгибов, радиус которых превышает 7 диаметров кабеля. Гарантийный срок работы составляет 60 месяцев. Изделие способно прослужить более 20 лет, не утратив своих первоначальных параметров.
Состоит из следующих конструктивных элементов:
- медная токоведущая жила округлой формы;
- изолирующий ПВХ слой (толщина изолирующего слоя зависит от сечения проводника);
- оболочка (для многожильного проводника характерно скручивание).
Для каждой жилы изолирующий слой имеет уникальное цветовое обозначение. Заземляющие элементы покрываются материалом желто-зеленого цвета, а нулевой проводник имеет голубой цвет.
Разновидности кабеля ВВГ 3х1,5
Применение различных изолирующих материалов влияет на технические параметры и особенности использования продукции. Стандартный кабель ВВГ 3х1,5 неустойчив к горению.
А ВВГнг 3х1,5, внешняя оболочка которого производится с добавлением к ПВХ галогенных элементов, не подвержен процессам горения.
ВВГнг -frls 3х1,5, ВВГнг hf 3х1,5 и ВВГнг-frhf 3х1,5 могут использоваться в условиях высокой вероятности появления возгорания. Они под воздействием высоких температур не выделяют в атмосферу вредных газов.
Безгалогеновый ПВХ обладает аналогичными эксплуатационными возможностями, как и стандартный ПВХ, но при этом практически не подвержен процессам горения, а также выделяет в атмосферу минимум дыма.
Кабель ВВГ 3х1,5 маркировка других подвидов
Благодаря маркировке, которая наносится на поверхность кабеля, можно узнать всю необходимую информацию о его качественных и технических характеристиках.
Для маркировки используются символы и цифры.
- В – изоляционный материал ПВХ;
- В – оболочка из ПВХ;
- Г – надежная бронированная оболочка отсутствует;
- нг – не подвержен процессам горения;
- А – не возгорается при укладке группой;
- 3 – общее количество жил;
- 1,5 – сечение (может иметь значение до 240 мм2);
- ls – распространение дыма сведено к минимуму;
- fr – есть термический барьер;
- hf – безгалогеновый;
- frls – при возгорании изделие не выделяет газ (при групповой прокладке не способствует распространению огня).
В качестве дополнительных символов при нанесении маркировки могут использоваться "ОК" (имеет однопроволочную конструкцию), "МК" (имеет многопроволочную конструкцию), а также числа с обозначением уровня рабочего напряжения.
Сфера использования ВВГ 3х1,5
Подходит для организации электрических линий с неограниченной разностью высот. Например, можно использовать при прокладке вертикальных видов трасс.
Кабель ВВГ 3х1,5 применяется в квартирах, домах, цехах, офисных помещениях. Возможна укладка в виде пучков (группой) на открытых объектах (трассах, галереях, эстакадах). Может прокладываться как на открытых, так и на закрытых объектах.
Но в соответствии с действующими требованиями, предъявляемыми к пожарной безопасности закрытых объектов, монтаж кабеля возможен только при соблюдении всех указанных в нормативных документах правил.
