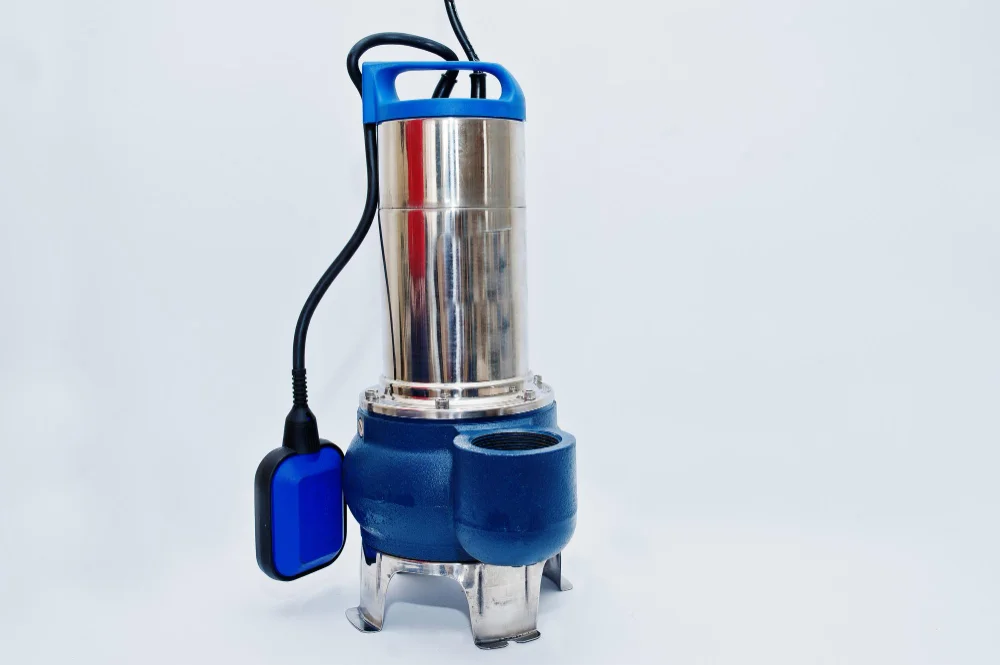

Кабель для насоса - обзор марок
Водопогружные кабели обладают особыми свойствами, позволяющими доставлять электроэнергию к насосу и обеспечивать его стабильную работу.
Водопогружные кабели обладают особыми свойствами, позволяющими доставлять электроэнергию к насосу и обеспечивать его стабильную работу.
Но, чтобы получить кабельную продукцию действительно высокого качества и с оптимальными параметрами, необходимо учитывать при выборе ряд важнейших технических характеристик.
Свойства кабеля для погружных насосов
Из основных требований к подобной продукции можно выделить:
- водонепроницаемость;
- оптимальное сечение, способное выдержать эксплуатационные нагрузки;
- устойчивость к давлению воды;
- соответствие экологическим нормам, позволяющим контактировать с питьевой водой.
Типы кабелей для погружных насосов
При поставках насосов ЭЦВ в комплект входят кабели под маркой ВПП с давлением в процессе эксплуатации до 70 кгс/см2, и работающие в диапазоне температур до 70 кгс/см2. Также ВПП обладают устойчивостью к морской воде и рассчитаны на срок эксплуатации до шести лет. Внешняя оболочка производится из полиэтилена.
Ещё одной разновидностью является кабель для насоса ВПВ, выдерживающий температурный режим в диапазоне от -15 до + 65С. Основное отличие от ВПП – внешняя оболочка из поливинилхлорида.
Модификации КВВ и КВВ-П могут подходить, и для фиксированного, и для подвижного соединения. Данный вид кабелей для погружных насосов рассчитан на длительный срок эксплуатации – 25 лет. В качестве изоляционного материала и оболочки используется ПВХ. Отличием КВВ-П от КВВ является плоская форма.
Глубинные насосы для решения промышленных задач рекомендуется оснащать кабелями КВПВ, изолированными этиленпропиленовой резиной. Данный тип кабеля способен служить не менее десяти лет, при эксплуатации на глубинах до 500 метров.
Ещё одной моделью для промышленного использования является КПБК-90, рассчитанный на нагрузку до 3,3 кВ, и с усиленным уровнем защиты – ленточная броня и полиэтиленовая оболочка. Наиболее распространенным местом использования являются нефтяные скважины.
Расчеты сечения
Чтобы правильно рассчитать параметры сечения водоустойчивого кабеля для насоса, необходимо знать мощность насоса и глубину, на которой будет эксплуатироваться погружное оборудование.
Для удобства расчетов существуют формулы и специальные таблицы, в которых учитывается максимально допустимое снижение напряжения. При этом следует помнить, что даже при одинаковых параметрах мощности различные модификации погружных насосов могут обладать разными показателями тока.
Чтобы произвести монтаж насоса к однофазной сети, потребуется трехжильный кабель, а для 380 Вольт потребуется четырёхжильный вариант.
Как удлинить кабель для насоса
Для увеличения длины погружного кабеля используется специальная термоусадочная муфта, при этом рекомендуется выбирать аналогичную марку кабеля. Разные модели кабелей для сращивания допустимы в условиях эксплуатации без погружения в воду.
Процесс соединения заключается в обжимании каждой жилы гильзами и помещением их в общую термоусадочную трубку. При приобретении комплекта для установки погружных насосов, все приспособления для удлинения кабеля могут быть в наличии. При монтаже необходимо соблюдать герметичность.
