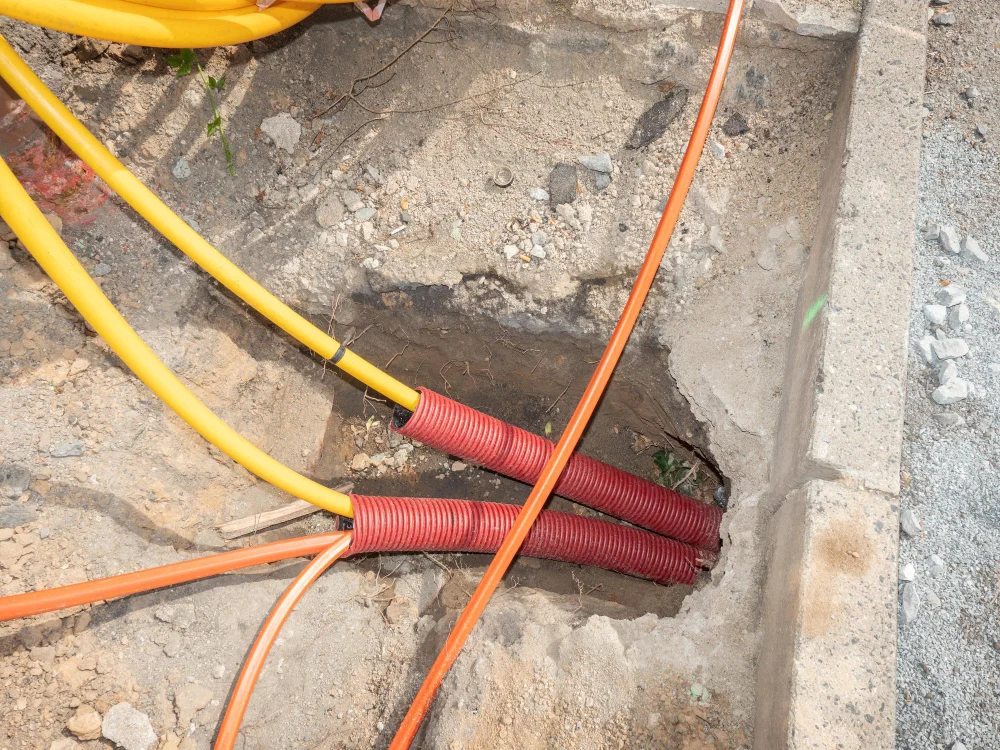

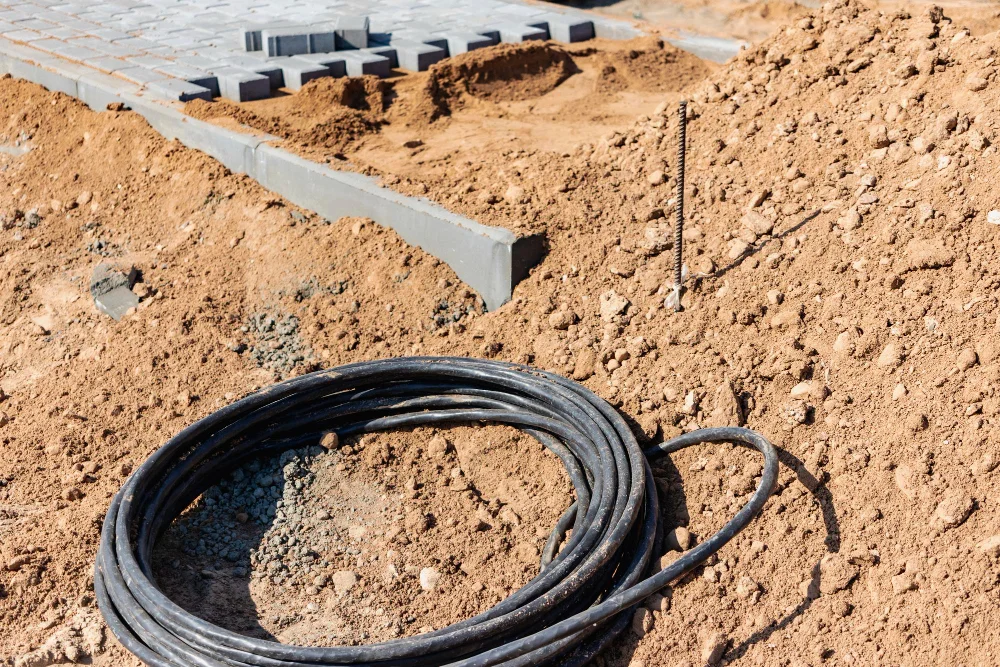

Электрический кабель для прокладки в земле
Электрический кабель для прокладки в земле относится к самым популярным и распространённым видам электрокабелей. Однако их правильный монтаж в грунте — весьма непростая задача.
Электрический кабель для прокладки в земле относится к самым популярным и распространённым видам электрокабелей. Однако их правильный монтаж в грунте — весьма непростая задача. Необходимо, чтобы кабель не только эффективно поставлял электричество, но и не становился фактором пожарного риска.
А для этого необходимо чётко понимать, какого типа кабель необходим.
Электрический кабель для прокладки в земле основные типы
Разновидностей кабелей существует множество: они различаются типом изоляции, материалом жилы, наличием брони и так далее.
- Изоляция
Тип изоляции напрямую влияет на долговечность. Современная промышленность предлагает два основных материала:
- пропитанная бумага;
- пластмасса (полиэтилен либо ПВХ).
У бумажной изоляции есть немало преимуществ:
- хорошие электрические свойства;
- устойчивость к высоким температурам;
- доступная цена.
Однако при этом бумага отличается высокой гигроскопичностью, а пропитывающий состав имеет тенденцию стекать к нижней части провода. Пропитка становится неоднородной, соответственно, электрические качества кабеля ухудшаются.
Преимущества пластмассовой изоляции кабеля
Пластмассовая изоляция также имеет много достоинств:
- износостойкость;
- высокие электрические качества;
- устойчивость к агрессивным средам.
Однако при всех указанных достоинствах пластмассовая изоляция плохо переносит механические воздействия. Для необычных или экстремальных условий используются такие экзотические типы изоляции, как:
- свинцовая (почвы, содержащие агрессивные вещества, например солончаки или болота),
- алюминиевая (риск высокой электрокоррозии)
- проволочная (высокий риск механических повреждений).
Марки электрокабелей
В зависимости от типа грунта используется разный электрический кабель для прокладки в земле. Кабели различаются материалом, из которых изготовлены жилы, количеством жил и так далее.
- для монтажа в условиях низкого риска коррозийного повреждения используются такие марки, как АСПл, АВВГ, ААБл, АСБ, ААШп;
- при средней вероятности коррозийного повреждения используются ААШв, ААБ2л, АСБ, АВБбШв, ААШп, АСПл, АВБбШп, ААБл;
- если риски коррозии высоки, применяют марки ААБ2л, АПвБбШвз, ЦААП2лШв.
Одной из наиболее популярных марок электрокабеля является ВБШв, или её аналог с жилами из алюминия АВБбШв. Эти марки относятся к бронированным — от механических воздействий они защищены «чехлом» из стали, а изоляция из ПВХ предотвращает воздействие влаги.
Не менее востребованы бронированные электрокабели с изоляцией из бумаги марок СБ, СБл, Скл и других. Металлическая броня предотвращает возможные повреждения и воздействие влаги.
Однако такие марки плохо подходят для прокладки в местности с большими перепадами высот — пропитка бумажной изоляции стекает вниз. Для подобных ситуаций предусмотрены разновидности с нерезиновой нестекающей пропиткой, такие, как ЦСП,ЦСБ, ЦСКЛ.
Электрокабели с полиэтиленовой изоляцией марок ПвБбШп, ПвП, ПвПг применяются в ситуациях, когда нужно монтировать проводку в сложном грунте — например, при отрицательных температурах без возможности прогрева.
Это надёжные, долговечные и эффективные варианты, единственным недостатком которых является относительно высокая цена. Однако это окупается экономичностью содержания и обслуживания такой проводки.
Рекомендации про прокладке электрокабеля
Чтобы проложенная проводка служила долго и качественно, стоит соблюдать некоторые рекомендации.
- Место под проводку следует выбирать в отдалении от корней деревьев и мест с повышенной механической нагрузкой.
- Если планируется прокладка нескольких кабельных трасс, помните, что они ни в коем случае не должны пересекаться.
- Монтировать трассу рядом с фундаментом дома категорически запрещено.

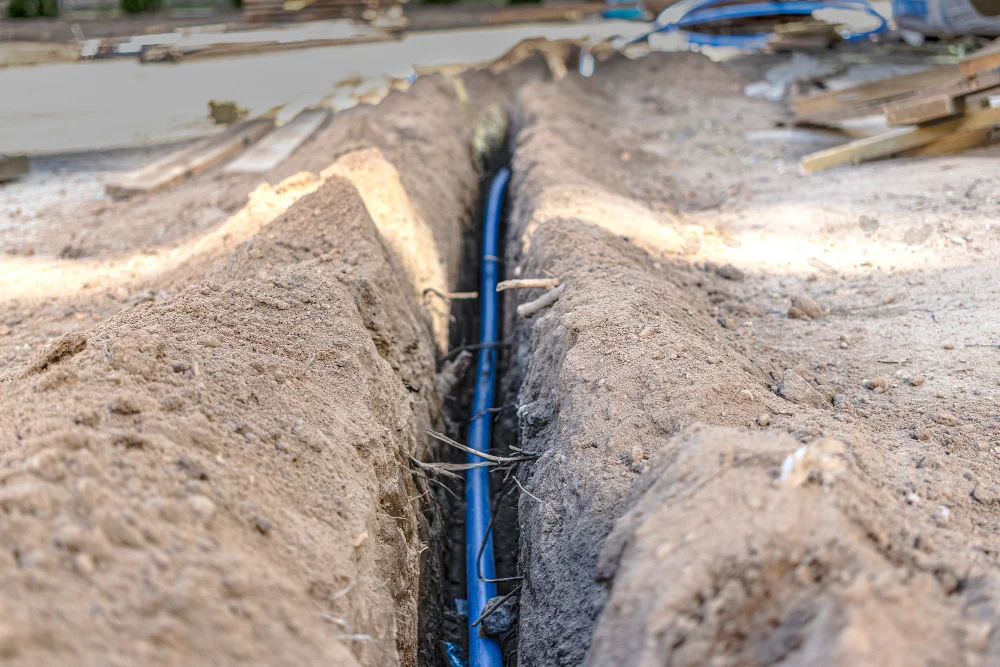

- Средняя глубина траншеи под кабельную трассу — 80-90 см, за исключением случаев, когда трасса идёт под автодорогой — в этом случае глубина увеличивается до 1,2 м.
- Перед укладыванием кабеля в траншее требуется насыпать «подушку» из песка высотой примерно 10-12 см.
- Кабель в траншею следует укладывать без натяжки, более того, специалисты советуют соблюдать слабину и укладывать его волнистой линией.
- После укладки кабель необходимо засыпать сверху ещё одной песчаной подушкой высотой примерно 10 см.
- Уложенный кабель с подушкой из песка покрывается грунтом — не менее 15 см; после засыпки грунт утрамбовывается.
- После того, как кабель будет полностью уложен, его необходимо проверить на работоспособность и отсутствие риска короткого замыкания.
Эти рекомендации, а также правильный подбор кабеля в соответствии с условиями грунта обеспечат долгое и эффективное функционирование проводки.
