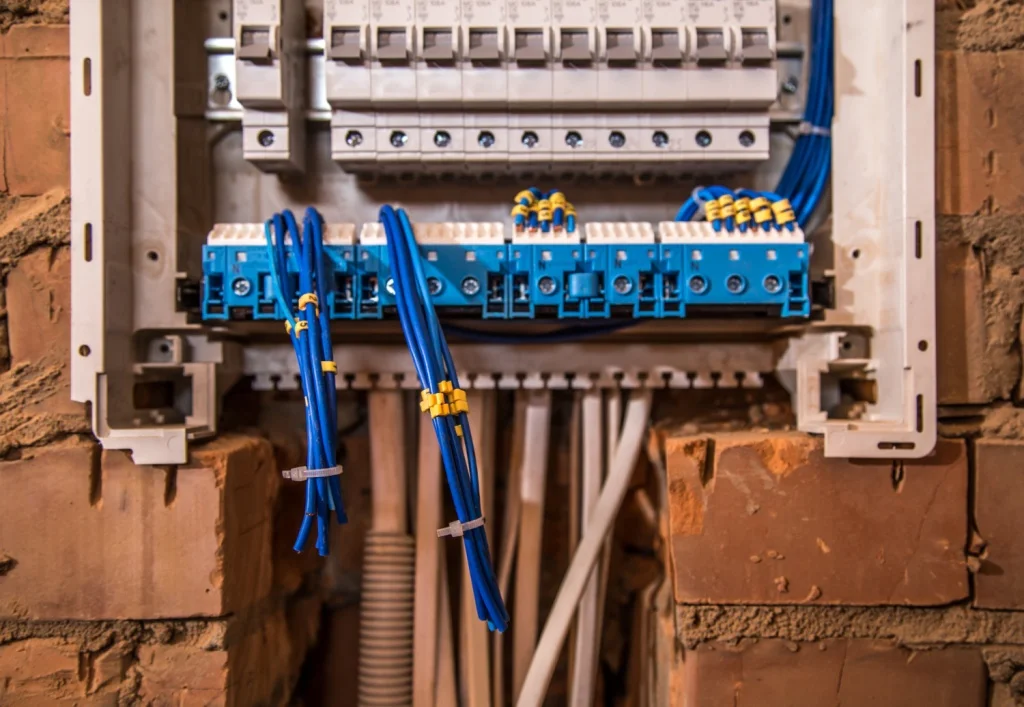

Как собрать распределительный щит
Распределительные щиты используются в жилых частных домах, квартирах, коммерческих зданиях. Это «боксы», внутри которых прячется счетчик электричества, защитная автоматика.
Распределительные щиты используются в жилых частных домах, квартирах, коммерческих зданиях. Это «боксы», внутри которых прячется счетчик электричества, защитная автоматика.
Они изготавливаются как из металла, так и из прочного пластика.
Пластик используется в тех случаях, когда нужно сделать упор на практичность, так как он легкий по весу и выглядит привлекательно. Металлический коробок более надежный, не реагирует на механические воздействия, долго служит.
Как собрать распределительный щит?
Самостоятельная сборка предусматривает строгое выполнение инструкции, которая не позволит сделать ошибку.
Особенности распределительных щитков
Распределительный щит состоит из:
- короба, который имеет открывающуюся дверцу;
- электросчетчика;
- DIN-рейки, предназначенной для надежного крепления автоматических приборов;
- защитной автоматики;
- автоматических выключателей, которые имеют УЗО;
- шин, которые используются для соединения нулевых или заземляющих проводов;
- проводки, без которой не получится объединить элементы, находящиеся в схеме.
Перед тем, как собрать распределительный щит, вы должны знать о способах крепления. Существуют встраиваемые и накладные. Для встраиваемых требуется специально подготовленная ниша.
Благодаря этому они не занимают свободное пространство в комнате, не выпирают из стены и выглядят эстетично. Несмотря на то, что встраиваемые щитки монтировать сложнее, чем накладные, этот тип используется чаще, особенно при монтаже электропроводки, скрытой в стене.
Что касается накладного типа, то щит крепят саморезами, или используют дюбель-гвозди. Эти крепежные элементы значительно упрощают процесс монтажа.
При покупке щитков обращайте внимание на бренды IEK, ABB, Schneider Electric и прочие. Эти производители являются эталоном качества и находятся в почете у профессиональных электриков.
Качественные щитки указанных фирм имеют такие характеристики:
- использование в изготовлении термостойкого пластика или металла с аккуратными швами на местах сварки;
- наличие дополнительных деталей ― заземляющая шина, крепежные винты, специальные наклейки с обозначениями;
- доступная цена, которая не намного выше, чем у продукции низкого и среднего качества.
Как собрать распределительный щит: процесс сборки
Инструкция по сборке распределительного щитка на 220 В перед вами. Внимательно ознакомьтесь и приступайте к работе.
Создание схемы
Без схемы не стоит начинать что-либо делать, так как можно неправильно подключить счетчик, автоматические приборы, шины и вызвать короткое замыкание.
При создании схемы помните, что автоматы лучше всего расставлять компактно ― это позволит сэкономить провода, а также сделать бокс комфортным для использования и дальнейшего обслуживания.
Подготовка инструментов
Вам понадобятся такие инструменты:
- отвертки разных видов и размеров;
- мультимер, используемый для проверки проводки;
- шуроповерт, который даст возможность закрепить бокс на вертикальной поверхности;
- монтажный нож, снимающий изоляционный слой.
Сборка электрощита
В процесс сборки входит следующее:
- закрепите бокс на стене или поставьте его в нишу;
- в щитке должны находиться вводные провода;
- обработайте жилы, зачистите их перед соединения с клеммами;
- в корпусе прикрепите DIN-рейку саморезами ― эта рейка является важным крепежным элементом для «внутренностей»;
- закрепите выключатели, счетчик и УЗО;
- смонтируйте две шины ― заземляющую и нулевую;
- возьмите проводку и нарежьте ее на отрезки нужной длины;
- скрепите все элементы, строго придерживаясь схемы;
- подтяните винты, находящиеся на клеммах;
- включите вводной автомат, чтобы проверить, насколько правильно вы выполнили все этапы.
После включения не должно быть горелого запаха, а также в области щитка не должно быть слышно потрескивания. Если не сработало УЗО, это значит, что монтаж распределительного щита вы сделали правильно.
