Как правильно соединить провода в распределительной коробке?
К прокладке электропроводов предъявляют строгие требования. Электрик должен точно следовать инструкциям и предписаниям. Даже малейшее отклонение от требуемых параметров может привести к серьезным последствиям, как минимум, короткому замыканию.
К прокладке электропроводов предъявляют строгие требования. Электрик должен точно следовать инструкциям и предписаниям. Даже малейшее отклонение от требуемых параметров может привести к серьезным последствиям, как минимум, короткому замыканию.
Любая квартира, дом, коммерческое помещение оснащены большим количеством электроприборов, а следовательно розетками и выключателями. И здесь важно грамотно соединить провода в распределительном коробе.
При монтаже проводки к каждому источнику питанию отводится свой провод (кабель). Провода питаются от электрического щитка и распределяются по направлениям (по комнатам).
Перед ответвлением они соединены в распределительную (разветвительную) коробку.
Распределительных коробов существует множество. Они различны по размеру и форме (круг, квадрат, прямоугольник).
Параметры короба подбираются в соответствии с количеством и диаметром кабеля. Способы соединения проводов в распределительной коробке выбирает электрик.
Он учитывает при выборе свои знания, опыт и целесообразность использования того или иного метода.
Методы фиксации проводов в разветвительной коробке, рекомендуемые опытными электриками
Соединить провода в распределительном коробе может только человек с профильным образованием электрика. Для этого нужно:
- Фиксация с помощью клеммников (пластиковые или силиконовые полоски с отверстиями для зажима).
- Соединениями типа WAGO (соединители с небольшими рычагами).
- Пластиковыми наконечниками СИЗ (цветные колпачки).
- Соединительными орехами (для уличных кабелей СИП).
- Пайкой.
- Скруткой.
- Посредствам опрессовки (гильзами).
При выборе способа обязательно принимается во внимание размер и тип кабеля, месторасположение соединения (снаружи или внутри помещения), размеры проводов.
Особенности присоединения жил кабеля с помощью колодок
Метод фиксирования кабеля в распределительной коробке с помощью клеммных колодок достаточно распространен.
В квартирах его используют в большинстве случаев. Колодка подбирается по диаметру жил провода. Жилы вставляются в предназначенное отверстие и надежно фиксируются.
С помощью колодок удается соединять провода из алюминия и меди. Но это не рекомендуется в целях безопасности.
Фиксация при помощи клеммы WAGO
Для использования вагов не обязательно обладать профессиональными знаниями. Суть соединения проста. Клемник имеет несколько отверстий.
Количество отверстий подбирается в соответствии с числом жил провода. Рычажок (как правило оранжевого цвета) поднимается и вставляется жила, далее рычаг опускается.

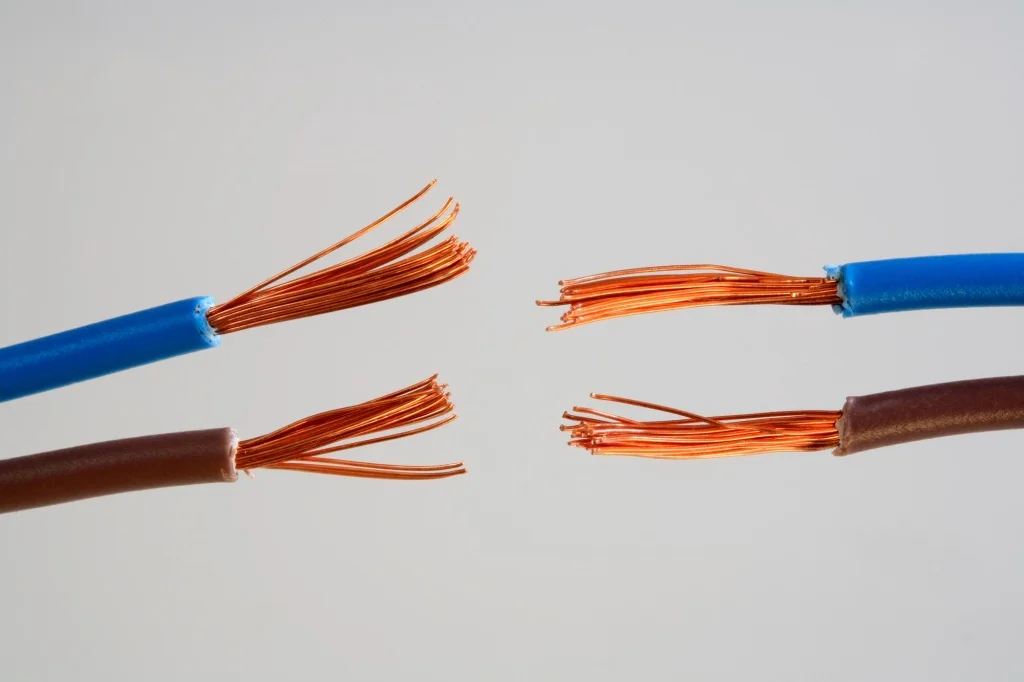

Перед соединением необходимо зачистить провода.
Приобретая клемники данного типа рекомендуется уточнить: одноразовые или многоразовые ваги. Они выпускаются обоих видов.
Как соединить провода в распределительном коробе кабельными наконечниками
СИЗ или самоизолирующий зажим знаком всем электрикам. В магазинах электротоваров они являются обязательным элементом. Внешне зажимы напоминают колпачки, выпускаются разных ярких цветов для удобства соединения.
Цвет никаким образом не влияет на качество наконечника и на другие его свойства. Подбирается СИЗ в зависимости от диаметра провода. Внутри колпачка находится фиксирующая пружинка.
Приобретая данный вид соединения, необходимо учесть, что с помощью СИЗ нельзя соединять медь и алюминий.
Соединение гильзами
Опрессовка с помощью гильз считается надежным способом крепления провода в распределительной коробке. Гильзы напоминают металлические трубочки небольшого размера.
Предварительно подготовленный провод вставляется в гильзу, зажимается специальным инструментом (приспособлением для зажима провода), и помещается в термоусадочную трубку для надежной фиксации.
Какой бы способ не выбрал электрик, главное - правильно соединить провода в распределительном коробе. А для этого нужно иметь опыт в монтаже электропроводки и использовать качественные провода и комплектующие к ним.
