Как подключить проходные выключатели

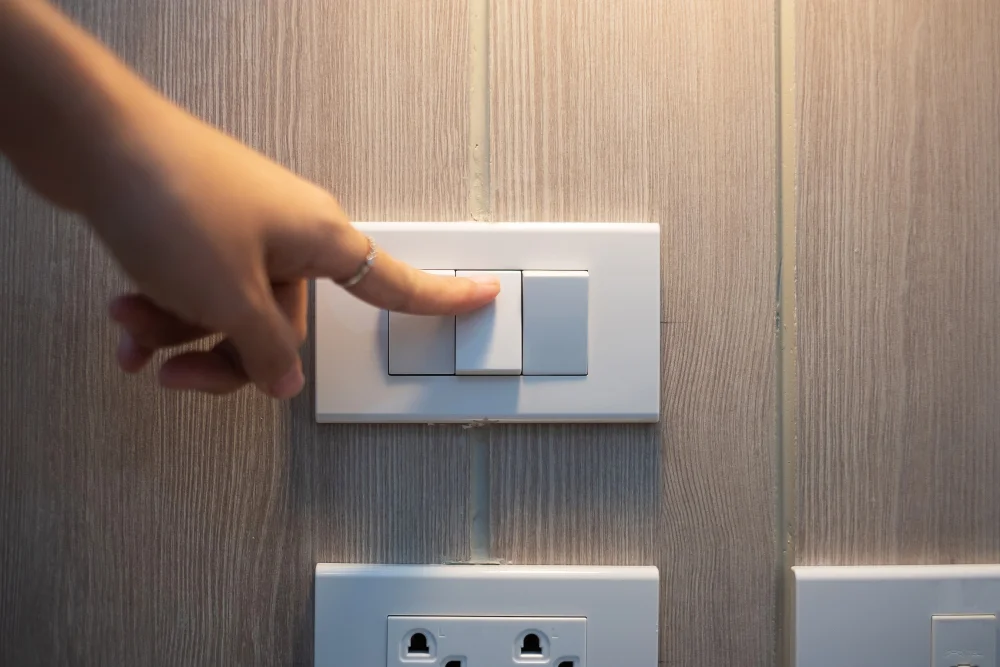

Устройство, именуемое проходной переключатель, имеет ещё названия: перекрёстный, перекидной. От обычного отличается управлением светом из нескольких точек. Особенность подключения состоит в применении 3-х жильного провода. Использовать можно в больших помещениях, местах с длинными коридорами, на лестницах.
Удобно применять, например, в спальне, установив 1 на стене возле входа, а 2-й рядом с кроватью, что позволит включать освещение не вставая с постели. Модели могут иметь одну, две или три клавиши.
Поэтапное подсоединение проходного выключателя
Провести работы можно самостоятельно, для этого используется схема подключения. Изначально определите места, где вы будете их монтировать. Необходимые материалы:- Силовой кабель 3-х жильный с заземлением, подойдёт NYM 3х1,5 ОК (N, PE) либо, если оно не предусматривается, 2-х жильный, сечение 1,5 мм² — NYM 2х1,5 ОК (N);
- Силовой кабель 3-х жильный без заземления, сечение 1,5 мм² — NYM 3х1,5 ОК, цвета: серый, коричневый, чёрный;
- Распределительная коробка;
- Монтажная коробка – 2 шт;
- Проходной выключатель – 2 шт;
- Клеммы винтовые либо самозажимные;
- Для монтажа: хомуты, метизы, основания под монтаж, маркировка и прочее;
- Источники света.
- Пила болгарка (алмазный диск) либо штробер;
- Перфоратор (плоские лопатки и коронки для отверстий);
- Дрель-шуруповерт с битками (вставки-отвёртки);
- Отвёртка-индикатор либо вольтметр;
- Обычные отвёртки;
- Для зачистки: монтажный нож, пассатижи.
Подготовительные работы
В этап входит штробление в стене канала от распределительного щита до выбранного места расположения выключателей и далее до светильника. Просверлите отверстия для монтажных и распределительной коробок. Рекомендуемая для установки переключателей высота от 0,9 до 1,5 м от пола.Учитывайте чтобы дверь при её открывании не закрывала доступ. Прокладываем кабель трехжильный с заземлением NYM 3х1,5 ОК (N, PE) либо 2-х жильный NYM 2х1,5 ОК (N), если заземления нет, с запасом длины на концах.

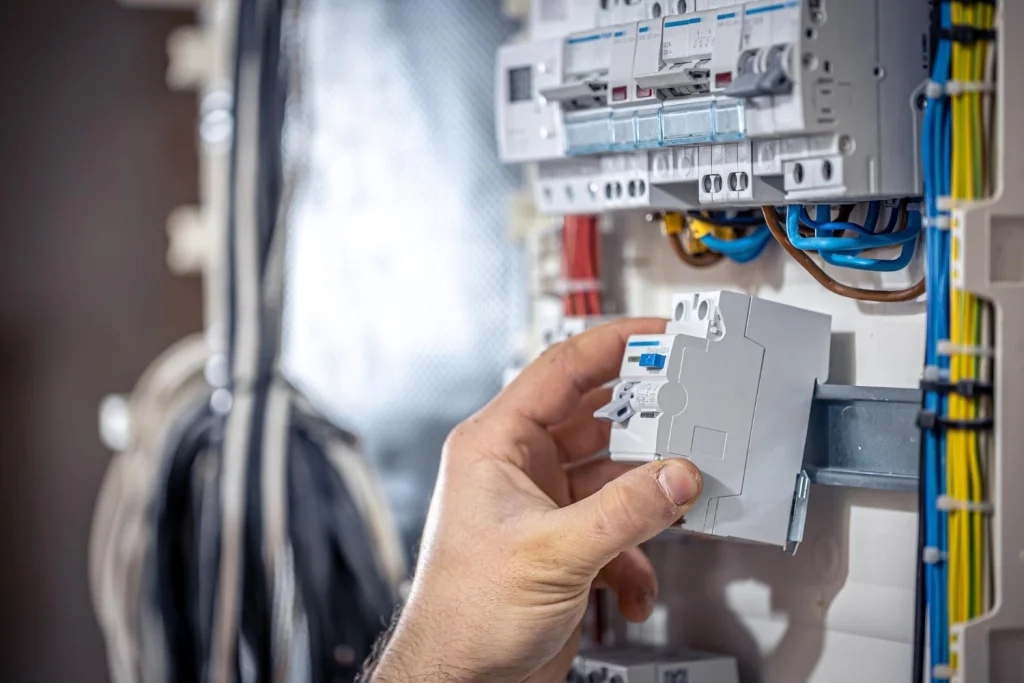

Подключение в электрощите
Используя зачистной инструмент снимаем обмотку, изоляцию с жил – зачищаем провода. Схема:- Коричневый (фаза) – свободная клемма автомата;
- Синий – ноль;
- Желто-зеленый – клемма шины заземления (если есть).
Подсоединение в распредкоробке
Выполнение работ по монтажу более сложное: схема подключения проходного выключателя состоит из большего количества проводов, в распределительной коробке их тоже больше. Один конец идёт на щиток, второй подходит к распредкоробке, аналогично зачищаем его и маркируем для удобства. Обозначение:- Коричневый – «L»;
- Синий – «N»;
- Желто-зеленый – «PE» (если есть).

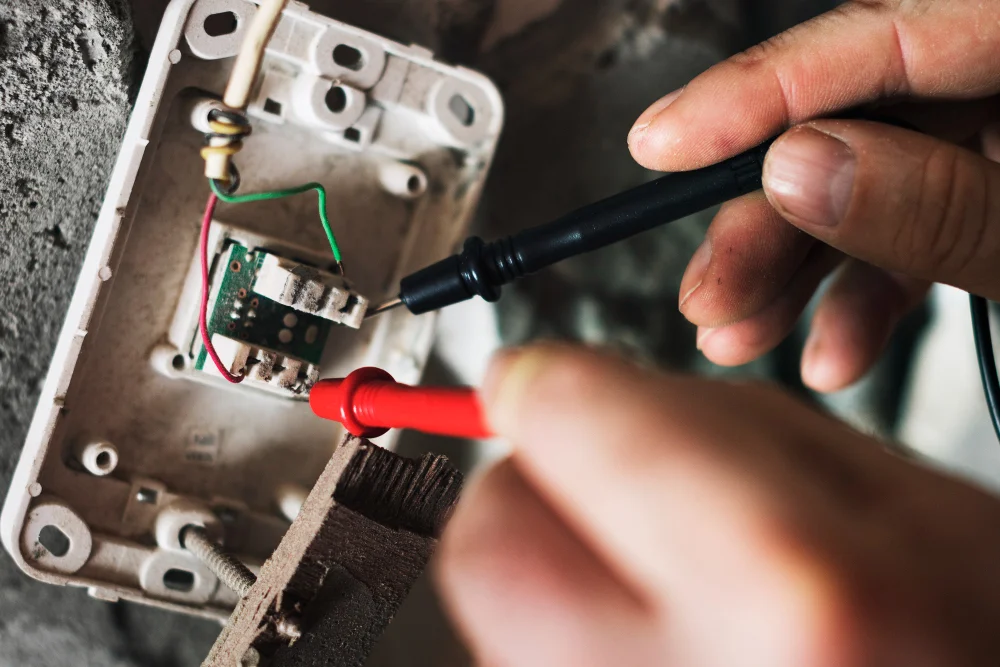

Подсоединяем проходные выключатели
Предполагается использование двух перекидных устройств. Прокладываем кабель трехжильный без заземления NYM 3х1,5 ОК от распаечной коробки к переключателям. Действуем точно также: оставляем запас длины, зачищаем и маркируем. Провода соединяются по-разному, поэтому и обозначение их отличается. Переключатель №1:- Коричневый – «Lсвет» (фаза светильника);
- Чёрный – «L1» (положение 1);
- Серый – «L2» (положение 2).
- Коричневый – «L» (фаза входящего провода);
- Чёрный – «L1»;
- Серый – «L2».
- Коричневый провод – к верхней клемме;
- Серый – к нижней правой;
- Чёрный – к нижней левой.
Подсоединение светильника
Теперь нам нужно подключить источник света. Действуем точно таким же образом, прокладывая кабель 3-х жильный с заземлением NYM 3х1,5 ОК (N, PE) либо 2-х жильный NYM 2х1,5 ОК (N), если нету, от распределительной коробки до места, где будет находиться светильник. Зачищаем, маркируем.Соединяем:
- Синий – с синим (возможен голубой);
- Желто-зеленый – к болту на корпусе светильника или к такому же кабелю;
- Коричневый – к оставшейся жиле (цвет может быть также серый, чёрный).
Завершение работ
Осталось соединить кабель в распаечной коробке, рассортировав его по группам и ориентируясь на произведенную маркировку.Используем самозажимные или винтовые клеммы. Заключительным этапом на переключатели ставят клавиши, рамки, а в корпуса светильников вставляют плафоны и лампы.
Как видим, по схеме проходной выключатель подсоединить не так уж сложно, руководствуясь инструкцией можно это сделать самому, не прибегая к услугам электрика.
